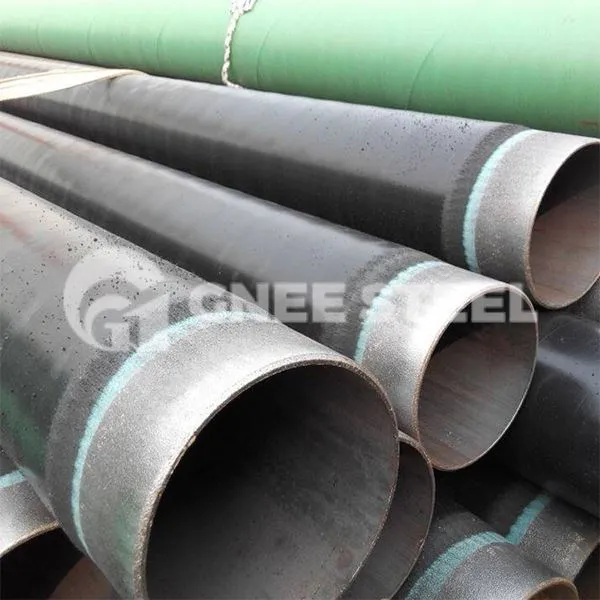

3PE spiral payvandlangan po'lat quvur

3PE korroziyaga qarshi spiral po'lat quvur tashqi korroziyaga qarshi himoya qilish uchun uch qatlamli poliolefin qoplamali (MAPEC) po'lat quvurlarga ishora qiladi. 3PE spiral po'lat quvurlarning korroziyaga qarshi tuzilishi uchta qatlamdan iborat: birinchi qatlam epoksi kukuni (FBE > 100 mkm), ikkinchi qatlam yopishtiruvchi (AD) 170-250 mkm va uchinchi qatlam polietilen (PE) ) 1.8-3,7 mm. Ushbu uchta material bir-biriga yopishtirilgan va po'lat quvurga mahkam bog'langan bo'lib, mukammal korroziyaga qarshi qatlam hosil qiladi. Quvur diametri diapazoni PH60 dan PH1420 gacha.

3PE SSAW quvurlari spetsifikatsiyasi

Turi: ERW SSAW

Yuzaki ishlov berish: 3PE

Bo'lim shakli: dumaloq

Chelik darajasi: A53 Gr. A, Gr B, A106 GR.A GR.B A333 GR1 GR3 GR6

W.T: 5-60

O.D.: 114.3-3020

Uzunligi: 5.8-12.5

Oxiri: qirrali

Foydalanish: Quvur transporti, neft/gaz burg'ulash, kimyo sanoati, qurilish va pardozlash, maxsus maqsadlar

Transport to'plami: to'plamlar

Korroziyaga qarshi qatlamning qalinligi

Po'lat quvurning nominal diametri DN(mm)	Epoksi qoplama (mm)a	Yopishqoq qatlam (mm)	Korroziyaga qarshi qatlamning minimal qalinligi (mm)
			umumiy baho (G)	mustahkamlash darajasi (S)
DN 100 dan kam yoki unga teng	120 dan katta yoki teng	170 dan katta yoki teng	1.8	2.5
100<>			2.0	2.7
250<>			2.2	2.9
500 DN＜800 dan kam yoki unga teng	150 dan katta yoki teng		2.5	3.2
800 DN dan kam yoki teng 1200 dan kam yoki teng			3.0	3.7
DN＞1200			3.3	4.2

3PE SSAW po'lat quvur











































3PE korroziyaga qarshi spiral po'lat quvurlarning gidrostatik sinovi:

Har bir po'lat quvur oqishsiz gidrostatik sinovdan o'tishi kerak. Sinov bosimi \( P=\frac{2ST}{D} \) formulasi yordamida hisoblab chiqiladi, bu erda \( S \) MPa dagi sinov kuchlanishi bo'lib, belgilangan minimal oquvchanlikning 60% ni tashkil qiladi. tegishli po'lat lenta standarti bo'yicha (Q235 uchun 235 MPa). Bosimning ushlab turish vaqti \( D < 508 \) mm bo'lgan quvurlar uchun kamida 5 soniya va \( D \ge 508 \) mm bo'lgan quvurlar uchun kamida 10 soniya bo'lishi kerak.

Buzilmaydigan sinov:

Po'lat quvurning ta'mirlash uchun choklari, chiziqli uchlari va aylana choklari rentgen yoki ultratovush tekshiruvidan o'tishi kerak. Yonuvchan suyuqliklarni tashish uchun ishlatiladigan po'lat quvurlar uchun spiral payvand choki 100% rentgen yoki ultratovush tekshiruvidan o'tishi kerak. Suv, kanalizatsiya, havo, isitish bug 'va boshqalar kabi oddiy suyuqliklarni tashish uchun ishlatiladigan po'lat quvurlar uchun spiral payvand choki rentgen yoki ultratovush usullari yordamida tasodifiy tekshiruvdan (20%) o'tishi kerak.
