API 5L X70 neft va gaz uchun quvur quvurlari
API 5L X70 quvur liniyasi Amerika Neft Instituti (API) SPEC 5L standartiga mos-bo‘lgan yuqori quvvatli quvur po‘latdir, yuqori{2}}navbat (X70) toifasiga kiruvchi, minimal oqish quvvati 485 MPa (70,300 psi). U neft, tabiiy gaz va boshqa energiya manbalarini uzoq-masofaga, yuqori{2}}bosimli uzatish tizimlarida keng qoʻllaniladi.
Quvur ikki sifat darajasida mavjud: PSL1vaPSL2PSL2 past haroratlar, nordon (H₂S-tarkibida) muhitlar yoki seysmik faol zonalar kabi jiddiyroq xizmat sharoitlari uchun moʻljallangan. Evropa standartlarida X70 toifasi odatda deb ataladiL485va u quruqlikdagi va dengizdagi neft va gaz magistral liniyalari uchun asosiy material tanlovlaridan biriga aylandi.
Qutbli va chuqur{0}}dengiz quvurlari muhandisligi uchun mos materiallarni topdingizmi? API 5L X70 quvur liniyasi po'lati, -20 daraja zarba energiyasi 40J dan katta yoki unga teng, past haroratda mukammal mustahkamlik,muhandislik holatlariga bepul kirish!
API 5L X70 quvurlari texnik xususiyatlari jadvali
| Element | Parametr |
|---|---|
| Standart | API SPEC 5L (46-nashr) |
| Baho | X70 (L485) |
| Mahsulot spetsifikatsiyasi darajasi | PSL1 / PSL2 |
| Minimal rentabellik kuchi | 485 MPa (70,300 psi) |
| Minimal kuchlanish kuchi | 570 MPa dan katta yoki unga teng |
| Chidamlilik--ko‘rsatkichi (Y/T) | 0,93 dan kam yoki unga teng (PSL2 uchun talab qilinadi) |
| Ta'sirga chidamliligi | Charpy V-teshik testi -20 daraja: oʻrtacha 40 J dan katta yoki unga teng (PSL1), 80 J dan katta yoki unga teng (PSL2) |
| Buzilmaydigan- sinov | PSL1: UT/RT namunasi; PSL2: 100% UT + 100% RT |
| Amaldagi muhitlar | Quruqlik / Offshore / Nordon xizmat / Past harorat / Yuqori bosim |
| Ulanish usullari | Koptokli payvandlash, ulash ulanishi, shnoq-va-rozetka |
API 5L X70 mexanik xususiyatlari jadvali
| Mulk | PSL1 talabi | PSL2 talabi |
|---|---|---|
| Minimal rentabellik kuchi (Rt₀.₅) | 485 MPa | 485 MPa |
| Maksimal rentabellik kuchi | Yuqori chegara yo'q | Yuqori chegara yo'q (lekin Y/T 0,93 dan kam yoki teng) |
| Minimal tortishish kuchi (Rm) | 570 MPa dan katta yoki unga teng | 570 MPa dan katta yoki unga teng |
| Chidamlilik-to-Kuchlanish nisbati (Rt₀.₅/Rm) | Belgilanmagan | 0,93 dan kam yoki unga teng |
| Cho'zilish (A₅₀mm) | 18% dan katta yoki teng | 18% dan katta yoki teng |
| Charpy Impact Energy (-20 daraja) | O'rtacha 40 J dan katta yoki unga teng | O'rtacha 80 J dan katta yoki unga teng, individual 60 J dan katta yoki teng |
| Qattiqlik (nordon xizmat uchun) | Majburiy emas | 22 HRC dan kam yoki unga teng (H ilovasiga muvofiq) |
API 5L X70 quvur o'lchamlari (choksiz va payvandlangan) jadvali
| Turi | Tashqi diametr diapazoni (mm) | Devor qalinligi diapazoni (mm) | Umumiy ilovalar |
|---|---|---|---|
| Choksiz quvur (SMLS) | 8 - 630 | 1 - 200 | Yuqori{0}}bosimli tarmoq liniyalari, shahar gaz taqsimlash, quduq boshiga ulanishlar |
| Payvandlangan quvur (payvandlangan) | 219 - 1240 | 6 - 40 | Uzoq{0}}masofaviy magistral liniyalar, offshor platformalar, yirik-diametrli tarmoqlar |
API 5L X70 ekvivalent jadvali (ekvivalent baholar)
| Standart | Baho | Eslatmalar |
|---|---|---|
| ISO 3183 | L485 | Xalqaro miqyosda tan olingan X70 ekvivalenti |
| GB/T 9711 | L485 | Xitoy milliy standarti hamkasbi |
| EN 10208-2 | S485 | Evropa standartidagi quvur liniyasi darajasi |
| JIS G 3444 | STK500 | Yapon standarti taxminiy bahosi (to'liq ekvivalent emas) |
| ASTM A53 | Qo'llanilmaydigan, qo'llab bo'lmaydigan | Faqat quvvati past boʻlgan quvurlar uchun- |
API 5L X70 ishlab chiqarish turlari
| Turi | Jarayon tavsifi | Ilova stsenariylari |
|---|---|---|
| Choksiz quvur (SMLS) | Hech qanday payvand chokisiz issiq prokat yoki sovuq chizish orqali hosil bo'lib, bir xil kuch beradi | Yuqori{0}}bosim, yuqori{1}}harorat va quduq boshiga ulanish va shahar gaz tarmoqlari kabi muhim ilovalar |
| Payvandlangan quvur (payvandlangan) | Po'lat plastinka yoki chiziqni shakllantirish va tikuvni payvandlash orqali amalga oshiriladi. Umumiy jarayonlarga quyidagilar kiradi: • ERW(Elektr qarshilik payvandlash) • LSAW(Bo'ylama suv ostida payvandlash) • SSAW/DSAW(Spiral/ikkita suv ostida payvandlash) |
Katta-diametrli, uzoq{1}}magistral quvurlar; iqtisodiy{2}}samarali va ommaviy ishlab chiqarish uchun mos |
API 5L X70 xususiyatlari
Yuqori kuch va chidamlilikOqim kuchi 485 MPa dan oshadi, bu deformatsiyaga mukammal qarshilik ko'rsatadi.
Past-qotishma dizaynNiobiy (Nb), vanadiy (V) va titan (Ti) kabi mikroqotishtiruvchi elementlar don tuzilishini yaxshilaydi va ish faoliyatini yaxshilaydi.
Yaxshi payvandlash qobiliyatiUglerod ekvivalenti (Ceq) 0,38% dan past nazorat ostida, ishonchli dala payvandlashni ta'minlaydi.
Korroziyaga qarshilikVodorod ta'siridan kelib chiqadigan yorilish (HIC) va sulfid kuchlanishli korroziyaga (SSCC)- qarshilik ko'rsatadigan nordon xizmat muhiti (H₂S) uchun javob beradi.
Ajoyib past-haroratga chidamlilikCharpy zarba energiyasi -20 darajada 40 J dan katta yoki unga teng, sovuq hududlar uchun mos.
Yuqori o'lchamli aniqlik: Tashqi diametrning bardoshliligi ±0,75%, devor qalinligi bardoshliligi -8% dan +19% gacha.
API 5L X70 afzalliklari
Kamaytirilgan devor qalinligi, materiallarni tejashX60/X65 bilan solishtirganda, X70 bir xil bosim ostida yupqaroq devorlarga imkon beradi, po'latdan foydalanishni kamaytiradi va transport va o'rnatish xarajatlarini kamaytiradi.
Transport samaradorligini oshirishYuqori quvvat yuqori ish bosimini ta'minlaydi va quvur o'tkazuvchanligini oshiradi.
Kengaytirilgan xavfsizlikPSL2 toifasi yuqori kuchlanish qobiliyatini taklif etadi, bu uni zilzila zonalari yoki ko'chkiga moyil-mahallalar kabi murakkab geologik sharoitlar uchun ideal qiladi.
Kamroq hayot aylanishi narxiBirlik narxi biroz yuqoriroq bo'lsa-da, yuqori quvvat va past texnik xizmat ko'rsatish uzoq{0}}muddatida yaxshi samaradorlikka olib keladi.
Ekologik toza va barqarorKengaytirilgan TMCP (Termo{0}}mexanik boshqaruv jarayoni) Mo va Ni kabi qimmatbaho qotishmalarga boʻlgan ishonchni kamaytiradi va “engil” ishlab chiqarish imkonini beradi.
Sinovlar havola qilingan API 5L X70 quvuri (asosiy sinov elementlari)
Gidrostatik sinovHar bir quvurda o'tkaziladi; sinov bosimi kamida 1,25 marta dizayn bosimi.
Buzuvchi boʻlmagan sinovlar{{0}(NDT):
Ultratovush tekshiruvi (UT): ichki nuqsonlar uchun tanani to'liq-tekshirish
Radiografik sinov (RT): Yoriqlar, g'ovaklik va boshqalar uchun payvand chokini tekshirish.
Mexanik ishlash testlari:
Kuchlanish sinovi
Charpy ta'sir sinovi
Drop Weight Weight Test (DWTT) - sinish chidamliligini baholash uchun ishlatiladi
Kimyoviy tarkibi tahliliC, Mn, S, P, Nb, V, Ti va boshqalarni aniqlash uchun to'g'ridan-to'g'ri o'qish spektrometri.
Korroziyaga chidamlilik sinovlari:
HIC testi (NACE TM0284)
SSC testi (NACE TM0177) - nordon xizmat muhitlari uchun amal qiladi
O'lchovli va morfologik tekshiruvLazer diametrini o'lchash, ultratovush qalinligini o'lchash, ovallikni aniqlash va boshqalar.

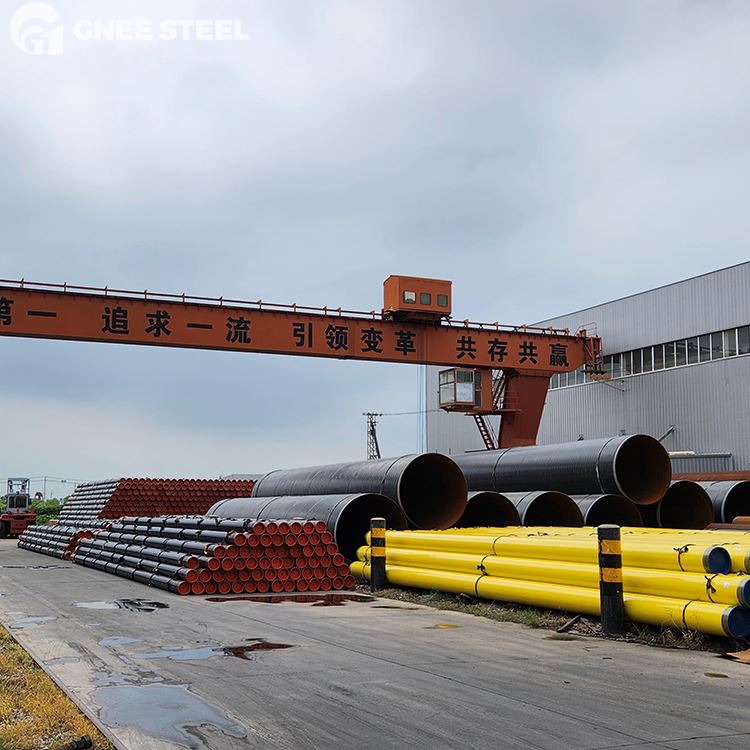

API 5L X70 Neft va gaz quvurlari zavodi
API 5L karbonli po'lat quvurlarni qadoqlash va jo'natish
TSS
O'rtasidagi farq nimaX65va X70 trubkasi?
X70 ning minimal oqish quvvati 485MPa ni tashkil qiladi, bu X65 (450MPa) dan taxminan 7,8% yuqori, bu uni yuqori{5}}bosimli katta-diametrli-masofali quvurlar uchun qulayroq qiladi; X65 asosan an'anaviy yuqori bosimli neft va gazni tashish uchun ishlatiladi, X70 esa yuqori sovuq, chuqur dengiz, oltingugurt-bo'lgan yoki seysmik zonalar kabi og'ir ish sharoitlariga e'tibor qaratadi, masalan, Xitoy Rossiya Sharqiy gaz quvuri; Iqtisodiyot nuqtai nazaridan, X70 birlik narxi biroz yuqoriroq bo'lsa-da, devor qalinligini kamaytirish orqali har bir kilometrga taxminan 80 tonna po'latni tejash imkonini beradi va keng qamrovli transport va o'rnatish xarajatlari past bo'ladi; Jarayon talablari nuqtai nazaridan, PSL2 darajasidagi X70 past harorat ta'siriga chidamliligi (-20 daraja yozgi ish 80J dan katta yoki unga teng) va uglerod ekvivalenti va yuqori payvandlash qiyinligi ustidan qattiqroq nazoratga ega.
API 5L X70 ekvivalenti ASTM nima?
API 5L X70 va ASTM A672 CC70 ikkalasi ham yuqori quvvatga ega uglerodli po'lat quvurlari{4}}bo'lib, minimal oqish quvvati 485 MPa, lekin ular turli standart tizimlarga tegishli va turli ish sharoitlariga mos keladi va ularni to'g'ridan-to'g'ri almashtirib bo'lmaydi.
