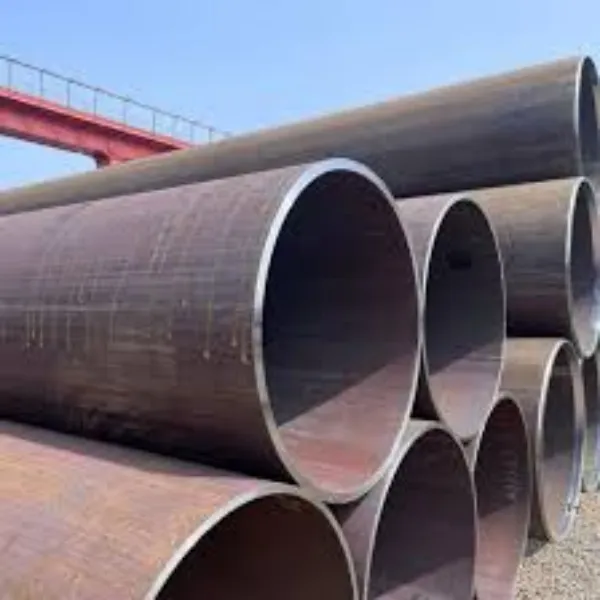

A53 Elektr qarshilik payvandlangan quvur
A53 quvurining texnik xususiyatlari
Gnee Steel Products kompaniyasi quyidagi mamlakatlarda A/SA53-B payvandlangan quvurlarning to‘liq assortimentini taqdim etadi:
O'lchamlari: 1/8 "NPS dan 26" OD gacha
Jadvallar: S/10, S/20, S/40, STD, S/60, S/80, XH, S/100, S/120, S/140, S/160 va XXH
Qo'llash doirasi
ASTM A53 va ASME SA53 mexanik va bosimli ilovalar uchun mo'ljallangan va bug ', suv, gaz va havo liniyalarida oddiy foydalanish uchun ham maqbuldir. Muayyan malakaga ega bo'lgan holda, payvandlash va o'rash, bükme va gardish bilan bog'liq operatsiyalarni shakllantirish uchun javob beradi.
Muayyan post-ishlab chiqarish xizmatlarini qidiryapsizmi? Toʻliq roʻyxatimizni koʻring.
Materiallar va ishlab chiqarish
Payvandlangan quvur quyidagi jarayonlar bilan amalga oshirilishi kerak: ochiq o'choq, elektr pech yoki asosiy kislorod. B gradusli elektr chidamli payvandlangan trubaning payvand choki payvandlashdan keyin issiqlik bilan ishlov berilishi kerak.
Kimyoviy talablar
| E turi | F turi | ||||
| (elektr - qarshilik payvandlangan) |
(pech- payvandlangan quvur) |
||||
| A sinf | B sinf | A sinf | |||
| Uglerod maks. % | 0.25 | 0.30* | 0.3 | ||
| Marganets % | 0.95 | 1.2 | 1.2 | ||
| Fosfor, maks. % | 0.05 | 0.05 | 0.05 | ||
| Oltingugurt, maks. % | 0.045 | 0.045 | 0.045 | ||
| Mis, maks.% | 0.40 | 0.40 | 0.4 | ||
| Nikel, maks. % | 0.40 | 0.40 | 0.4 | ||
| Chromium, maks. % | 0.40 | 0.40 | 0.4 | ||
| Molibden, maks. % | 0.15 | 0.15 | 0.15 | ||
| Vanadiy, maks. % | 0.08 | 0.08 | 0.08 | ||
| * Belgilangan maksimal uglerod miqdoridan {0}.01% dan past bo'lgan har bir pasayish uchun marganetsning belgilangan maksimaldan 0,06% ga ko'payishiga maksimal 1,65% gacha ruxsat beriladi (SA53 ga taalluqli emas) . | |||||
Devor qalinligida ruxsat etilgan o'zgarishlar
Har qanday nuqtada devorning minimal qalinligi belgilangan nominal devor qalinligi ostida 12,5% dan oshmasligi kerak.
Oyoq boshiga og'irlikdagi ruxsat etilgan o'zgarishlar
Plyus yoki minus 10%
Tashqi diametrdagi ruxsat etilgan o'zgarishlar
Har qanday nuqtada tashqi diametr belgilangan standartlardan ko'proq farq qilmasligi kerak:
Kuchlanish talablari
| Elektr qarshilik payvandlangan | Uzluksiz payvandlangan | |||
| A sinf | B sinf | |||
| Kuchlanish kuchi, min., psi | 48,000 | 60,000 | 45,000 | |
| Hosildorlik kuchi, min., psi | 30,000 | 35,000 | 25,000 | |
Gidrostatik sinov
Oddiy uchi va tishli va ulangan quvur uchun gidrostatik tekshiruv sinov bosimlari ko'rsatilgan. Barcha o'lchamdagi choksiz va elektr-qarshilik-payvandlash quvurlari uchun gidrostatik bosim kamida 5 soniya davomida saqlanishi kerak.
Belgilangan mexanik sinovlar
Tortish sinovi - NPS 8 va undan kattaroq modellar uchun ERW da ko'ndalang bo'lishi kerak.
| Burilish darajasi | Mandraning diametri | ||
| Oddiy A53 foydalanish uchun | 90 | 12 x nom dia. quvurdan | |
| Yaqin o'rash uchun | 180 | 8 x nom dia. quvurdan |
Yassilash testi - NPS 2 va undan kattaroq XM va engilroq devorlar.
Uzunliklari
| Standart vazn | |
| Yagona Tasodifiy - 16′ – 22′. 5% birlashtiruvchi bo'lishi mumkin. Agar tekis uchlari - 5% 12′ – 16′ boʻlishi mumkin. | |
| Double Tasodifiy - Eng qisqa uzunlik 22', buyurtma uchun minimal o'rtacha 35'. | |
| Qo'shimcha kuchli va ikki barobar kuchli | |
| Yagona Tasodifiy - 12′ -22′. 5% 6' - 12' bo'lishi mumkin. | |
| Double Random (XS va engilroq) - Eng qisqa uzunlik 22′, buyurtma uchun minimal oʻrtacha 35′. | |
| Uzunliklari bitta tasodifiydan uzunroq, devor qalinligi XS dan og'irroq bo'lishi mumkin. | |
Har bir uzunlik bo'yicha zarur belgilar
(Birlashtirilgan quvur bo'lsa, har bir to'plamga biriktirilgan teglarda)
