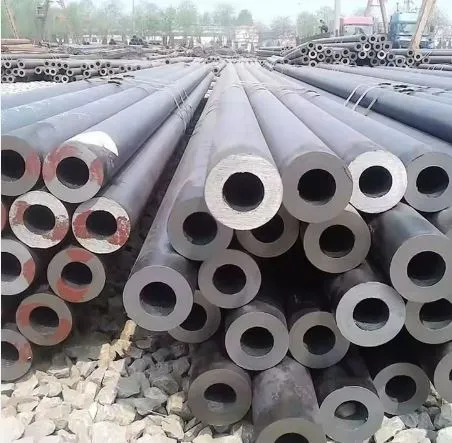

A691 CM65 CLASS11 Elektr termoyadroviy payvandlangan yuqori haroratli quvur
A691 CM65 CL11 trubkasiASTM A204 Gr A bosimli idish plastinkasidan tayyorlangan va yuqori bosimli, yuqori haroratli xizmat ko'rsatish uchun qurilgan elektr termoyadroviy payvandlangan (EFW) uglerod-molibden quvuridir. "CM-65" darajasi minimal 65 ksi (448 MPa) kuchlanish kuchini ta'minlaydi va11-sinftrubaning payvandlangan holda etkazib berilishini anglatadi - payvandlashdan keyingi issiqlik bilan ishlov berilmaydi - uzunlamasına payvandning rentgenologik tekshiruvi bilan. Bu choksiz A335 P1 ga payvandlangan muqobildir, bunda katta diametrlar muammosiz iqtisodiy bo'lmaydi.
ASTM A691 tashqi diametri 16 dyuym (406 mm) va undan kattaroq quvurni qoplaydi, shuning uchun A691 CM65 CL11 katta teshikli mahsulotdir: odatdagi ishlab chiqarish OD NPS 16"–60" (406–1524 mm), devori 6,4–75 mm, uzunligi 5,8–12 m. U o'zining xrom-molibden qarindoshlari kabi siljishga chidamli, yuqori haroratli rollarni bajaradi, lekin pastroq qotishma darajasida, bu esa narx va payvandlashni qulay saqlaydi. Ushbu sahifada tegirmon nima uchun belgilanishi, nima uchun "11-sinf" ko'pincha noto'g'ri tushunilishi va siz olgan quvur xizmatga mos kelishi uchun spetsifikatsiyani qanday yozish kerakligi tushuntiriladi.
Texnik spetsifikatsiyalar
Quyidagi A691 CM65 o'lchamlari standart ishlab chiqarish konvertini belgilaydi; kattaroq tashqi diametrlar, og'irroq devorlar va uzunroq yoki qattiq uzunliklar so'rov bo'yicha mavjud.
| Parametr | Qobiliyat |
|---|---|
| Standart | ASTM A691 / ASME SA691, CM-65-sinf, 11-sinf |
| Asosiy plita | ASTM A204 / A204M A darajasi (uglerod-molibden, ½Mo) |
| Tashqi diametri | NPS 16"–60" (406–1524 mm) |
| Devor qalinligi | 6,4–75 mm (3 dyuymgacha) |
| Uzunlik | 5,8-12 m, tasodifiy yoki sobit |
| Tugaydi | Dala payvandlash uchun tekis (PE) yoki qirrali (BE). |
| Issiqlik bilan ishlov berish (11-sinf) | Payvandlangan holda - payvandlashdan keyingi issiqlik bilan ishlov berilmaydi |
| Payvand chokini tekshirish (11-sinf) | Rentgenologik tekshiruv talab qilinadi |
| Sertifikatlash | EN 10204 3.1 / 3,2 MTC; uchinchi tomon tekshiruvi mavjud |
A691 CM65 Kimyoviy tarkibi
CM-65 ASTM A204 Gr A plastinkasiga nisbatan buyurtma qilingan; quvur mahsulotining tahlili ushbu plastinka spetsifikatsiyasiga javob berishi kerak. Bu xromga ega bo'lmagan uglerod-molibdenli po'latdir - "C" xrom emas, balki uglerodni anglatadi.
| Element | CM-65 (agar chegaradan tashqari maksimal) |
|---|---|
| Uglerod (C) | 0,18% maksimal |
| Marganets (Mn) | 0,90% maksimal |
| Fosfor (P) | 0,025% maksimal |
| Oltingugurt (S) | 0,025% maksimal |
| Kremniy (Si) | 0.15–0.40% |
| Molibden (Mo) | 0.45–0.60% |
| Xrom (Cr) | Belgilanmagan (½ Mo darajasi) |
Har bir boshqariladigan elementning ishi bor: molibden yuqori haroratga chidamlilik va o'rmalanish qarshiligini ta'minlaydi; kam oltingugurt va fosfor payvand chokining mustahkamligini himoya qiladi; qattiq 0,45-0,60% molibden tasmasi oddiy uglerod emas, balki ½Mo po'lat navini qiladi.
A691 CM65 Mexanik xususiyatlari
A691 CM65 mexanik xususiyatlari 65 ksi (448 MPa) kuchlanish darajasi bo'lgan CM-65 sinf uchun A691 3-jadvalda o'rnatiladi. Chidamlilik kuchi 255 MPa (37 ksi) - minimal spetsifikatsiya; A691 og'ir devorlar uchun qalinlikka asoslangan rentabellikni kamaytirishga imkon beradi, shuning uchun ba'zi distribyutorlar 220-290 MPa diapazonini taklif qilishadi.
| Mulk | CM-65 |
|---|---|
| Mustahkamlik chegarasi | 415–550 MPa (60–80 ksi) |
| Oqim kuchi (Rp0,2) | 255 MPa (37 ksi) min |
| Cho'zilish | 20% min (50 mm / 2 o'lchov uzunligi) |
| Qattiqlik | 201 HBW maksimal |
| Sinov standartlari | ASTM A370 (kuchlanish, egilish); A691 gidrostatik/sinf uchun burma |
50 mm (2 dyuym) o'lchagich uzunligida kamida 20% cho'zilish olinadi; boshqa namuna uzunligiga nisbatan cho'zilish haqida hisobot berish tegirmon sertifikatlarida aniq nomuvofiqlikning keng tarqalgan manbai hisoblanadi.
CM-65 va CM-70 va CM-75
Xaridorlar A691 CM65 va CM70 ni solishtirganda, ular 65 ksi va 70 ksi kuchlanishli pollarni solishtiradilar; 75 ksi sinf oilani tugatadi. Uchalasi ham bir xil ½Mo kimyosiga ega, A204 plitasidan (Gr A / B / C) foydalaning va bir xil 201 HBW shiftini olib yuring. CM oilasidan tashqaridagi CM65 ekvivalent baholari uchun quyidagi tanlov yo'riqnomasiga qarang.
| Baho | Minimal kuchlanish (MPa / ksi) | Asosiy plita | Oddiy foydalanish |
|---|---|---|---|
| CM-65 | 448 / 65 | A204 Gr A | O'rtacha haroratli yuqori bosimli quvur |
| CM-70 | 483 / 70 | A204 Gr B | Qaerda yuqori quvvatli zamin ko'rsatilgan |
| CM-75 | 517 / 75 | A204 Gr C | Cr-Mo darajalaridan oldin eng yuqori CM quvvat darajasi |
Agar dizayn oksidlanish yoki vodorodga chidamliligi uchun xromga muhtoj bo'lsa, CM oilasida qolmasdan, 1¼Cr (A387 Gr 11) yoki 2¼Cr (A387 Gr 22) A691 navlariga o'ting.
EFW A691 CM65 va uzluksiz A335 P1
A335 P1 bir xil ½Mo kimyoga ega bo'lgan uzluksiz hamkasbidir. A691 CM65 diametri choksiz tegirmonlar iqtisodiy jihatdan ishlab chiqarishi mumkin bo'lganidan oshib ketganda yoki ma'lum bo'g'in samaradorligiga ega bo'lgan rentgenogramma bo'ylama tikuv dizayn kodiga muvofiq bo'lganda tanlanadi. Savdo qo'shma samaradorlikdir: payvandlangan konstruktsiya ASME B31.3 bo'yicha payvandlash omilini qo'llaydi, choksiz esa yo'q.
A691 va boshqalar A672
Ikkalasi ham plastinkadan olingan EFW trubkasi, ammo A672 past haroratli, o'rtacha bosimli xizmat ko'rsatish uchun elektr termoyadroviy payvandlangan uglerodli po'latdir va Cr-Mo qotishma navlariga ega emas. A691 - bu yuqori haroratli o'tish kuchi va qotishma kimyosi talab qilingan taqdirda tanlovdir. Chiziq issiq va bosim ostida bo'lganda A691 CM65 ni tanlang; harorat o'rtacha va xizmat ko'rsatish uglerod-po'lat darajasi bo'lsa A672 ni tanlang.
Ilovalar
A691 CM65 CL11 chiziq katta, issiq va bosimli bo'lgan va ½Mo po'lat xrom uchun pul to'lamasdan etarli darajada emirilishga qarshilik ko'rsatadigan joyda tanlanadi. Beshta dastur eng ko'p buyurtmalarni qamrab oladi:
Energiya ishlab chiqarish - asosiy va qayta isitish bug 'liniyalari
Kommunal va sanoat qozonlari oʻrtacha bugʻ haroratida asosiy bugʻ, issiq qayta isitish va qozon tashqi quvurlari uchun CM-65 dan foydalanadi, bunda ½Mo markasi 1¼Cr yoki 2¼Cr xarajatisiz dizayn kodiga mos keladi.
Neftni qayta ishlash zavodlari va neft-kimyo texnologik liniyalari
Yuqori haroratli uzatish liniyalari, o'choq rozetkalari va katalitik birlik quvurlari harorat va vodorod qisman bosimi ½Mo konvertda qolsa, A691 CM65 ni belgilaydi.
Issiqlik almashinuvchilari va olovli isitgichlar
Olovli isitgichlar va almashtirgichlardagi qobiq tomoni va sarlavhali quvurlar A691 bilan ta'minlangan katta diametrlardan foydalanadi, payvand choki 11-sinf ostida rentgenogrammada o'tkaziladi.
Bosimli idishlar va sarlavhalar
Idish kollektori, bug 'barabanlari tashqi quvurlari va yuqori bosimli sarlavhalar idishning A204/A387 material tizimiga mos kelishi uchun A691 CM65 plastinkasidan olingan quvurdan ishlab chiqariladi.
Yuqori haroratli kommunal va texnologik quvurlar
Barqaror yuqori haroratda (lekin 2¼Cr talab qiladigan diapazondan past) xizmat ko'rsatishga yaroqli bo'lishi kerak bo'lgan zavod quvurlari keng tarqalgan CM-65 ilova hisoblanadi.
Sifat nazorati va sinovi
Radiografik tekshiruv (11-sinf).Uzunlamasına payvandning rentgenogrammasi - bu 11-sinf uchun majburiy va tikuvdagi asosiy yaxlitlikni tekshirish.
Siqish va egilish sinovlari.Har bir lot ASTM A370 / A691 bo'yicha kuchlanish va egilish sinovlari bilan tasdiqlangan.
Plitalar va payvand choklarining ultratovush tekshiruvi.Tayanch plitasining UT va belgilangan hollarda payvandlash zonasi muhim buyurtmalar bo'yicha RT ni to'ldiradi.
Gidrostatik sinov.11-sinf tomonidan majburiy emas, lekin xarid buyurtmasida qo'shimcha talab sifatida ko'rsatilishi mumkin.
Tegirmon sinov sertifikati.EN 10204 3.1 yoki 3.2 hujjatlar kimyo, mexanik xususiyatlar, issiqlik bilan ishlov berish klassi va tekshiruv natijalari.
Uchinchi tomon tekshiruvi.TÜV, SGS, BV yoki mijoz inspektorlari sinov va guvohlarning ozod etilishiga guvoh bo'lishlari mumkin.
Nima uchun GNEE dan A691 CM65 CL11 trubkasi manbasi
Integratsiyalashgan ta'minot.Biz plastinka manbalari, payvandlash, tekshirish va hujjatlarni nazorat qilamiz, shuning uchun issiqlik izlanishi plastinkadan tayyor quvurgacha ishlaydi.
Spetsifikatsiya intizomi.Har bir A691 CM65 trubkasi to'g'ri sinf va nashrga muvofiq ta'minlanadi, yuqoridagi umumiy xatolar bizning ma'lumotlar varaqlarimizdan olib tashlandi.
Imtihon va sertifikatlash.Sinf boʻyicha rentgenologik tekshiruv, EN 10204 3.1/3.2 MTC va soʻrov boʻyicha uchinchi tomon tekshiruvi (TÜV/SGS/BV).
Eksport tajribasi.GNEE quvvat, neftni qayta ishlash zavodi va neft-kimyo loyihalari boʻyicha 160+ mijozlarga xizmat koʻrsatadi, hujjatlar belgilangan port talablariga mos keladi.
Texnik yordam.Bizning jamoamiz buyurtmani yakunlashdan oldin dizayn kodingizga muvofiq daraja, sinf va o'lchamlarni tasdiqlaydi.
TSS
A691 CM65 CL11 nimani anglatadi?
A691 - yuqori haroratlarda yuqori bosimli xizmat ko'rsatish uchun elektr termoyadroviy payvandlangan uglerod va qotishma po'lat quvurlar uchun ASTM spetsifikatsiyasi. CM-65 - bu sinf: "CM" ASTM A204 Gr A plastinkasidan tayyorlangan uglerod-molibden (½Mo) po'latni bildiradi va "65" - 65 ksi (448 MPa) minimal tortishish kuchi. CL11 (11-sinf) trubaning payvandlashdan keyingi issiqlik bilan ishlov berishsiz, payvandlangan holda etkazib berilishini, payvandning rentgenologik tekshiruvi talab qilinmasligini va gidrostatik sinov talab qilinmasligini anglatadi.
A691 CM-65 xrom-molibdenli po'latmi?
№ A691 CM-65 uglerod-molibdenli po'latdir - ASTM A204 Gr A plastinkasiga asoslangan 0,5% molibdenli nav. Unda aniq xrom mavjud emas. CMdagi "C" xromni emas, balki uglerodni anglatadi. A691 dagi xrom-molibden navlari ASTM A387 plastinkasiga asoslangan 1Cr, 1¼Cr, 2¼Cr, 5Cr va 9Cr belgilaridir. CM-65 "chrome-moly" deb nomlash keng tarqalgan, ammo texnik jihatdan bo'sh yorliqdir.
A691 CM65 quvurining o'lchamlari qanday?
ASTM A691 nominal ravishda tashqi diametri 16 dyuym (406 mm) va undan kattaroq, devor qalinligi 3 dyuym (75 mm) gacha bo'lgan quvurni qoplaydi. Odatda ishlab chiqarish diapazonlari OD NPS 16 "-60" (406-1524 mm), devor qalinligi 6,4-75 mm va uzunligi 5,8-12 m. NPS 16" dan past o'lchamlar A691 nominal doirasidan tashqarida va ASTM A335 yoki A53 kabi uzluksiz yoki ERW spetsifikatsiyalariga tegishli.
A691 trubkasi uchun EFW va ERW o'rtasidagi farq nima?
A691 trubkasi elektr termoyadroviy payvandlangan (EFW) bo'lib, plomba metall qo'shilgan - bo'ylama tikuv suv osti yoyi yoki payvandlash metallini cho'ktiruvchi boshqa elektr jarayoni orqali amalga oshiriladi. ERW (elektr qarshilik payvandlangan) to'ldiruvchi metalldan foydalanmaydi va boshqa spetsifikatsiyalar bilan qoplangan boshqa jarayondir. A691 CM65 quvurini "ERW" deb ta'riflash noto'g'ri; to'g'ri atama EFW.
ASTM A691 va A672 o'rtasidagi farq nima?
Har ikkisi ham plastinkadan yasalgan elektr termoyadroviy payvandlangan quvurdir, lekin A691 yuqori bosimli, yuqori haroratli qotishma xizmati uchun mo'ljallangan va uning navlari majburiy issiqlik bilan ishlov berish sinflariga ega bo'lgan xrom-molibdenli po'latlarni o'z ichiga oladi. A672 past haroratli, o'rtacha bosimli xizmat ko'rsatish uchun elektr termoyadroviy payvandlangan uglerodli po'lat quvurlarni qamrab oladi va Cr-Mo qotishma navlarini olib yurmaydi. Sug'orish kuchi va yuqori haroratga chidamlilik zarur bo'lganda A691 ni tanlang.
Qaysi sinf A691 CM65 ga teng?
Asosiy plita ASTM A204/A204M A darajasi; bosimli uskunalar ekvivalentlari taxminan 15Mo3 (DIN 17155) yoki 16Mo3 (EN 10028-2) va JIS SCMV1. Xuddi shu ½Mo kimyoga ega bo'lgan uzluksiz hamkasbi ASTM A335 P1 sinfidir. Bular birma-bir almashtirishlar emas, balki taxminiy o'zaro ma'lumotnomalardir - xarid buyurtmasi va tegishli dizayn kodi bilan tasdiqlang.
A691 CM65 quvurmi yoki quvurmi?
ASTM A691 - quvur spetsifikatsiyasi. Qozon va issiqlik almashtirgich loyihalarida xaridorlar ba'zan "A691 CM65 CL11 trubkasi" deb yozadilar, ammo boshqaruv standarti quvurdir. Ushbu kontekstdagi "quvur" atamasi B36.10 o'lchamlari bilan ta'minlangan payvandlangan quvur bo'lgan A691 mahsulot shakliga emas, balki xizmatga (qozon trubkasi, almashtirgich trubkasi) ishora qiladi.
A691 CM65 CL11 buyurtmasini qanday belgilashim mumkin?
Standart va navni (ASTM A691 / ASME SA691, CM-65 daraja), sinfni (CL11 =-payvandlangan + RT yoki CL42, agar sizga normallashtirilgan va haroratli va gidrostatik sinov kerak bo'lsa), tashqi diametri va devor qalinligi, uzunlik, uchi tayyorlash (tekis yoki qiyshiq), har qanday qo'shimcha yoki uchinchi qismni ko'rsating. Bularni texnik guruhimizga yetkazib berish muddati bilan taklif qilish uchun yuboring.
