SY/T5037 spiral po'lat quvur



SY/T5037 standarti oddiy suyuqliklarni tashish uchun suv osti yoyli payvandlangan po'lat quvurlarning o'lchamlari, shakli, sifati, ishlash talablari, sinov usullari, tekshirish qoidalari, qoplamalari, belgilari va sifat sertifikatlarini belgilaydi (shu jumladan, to'g'ridan-to'g'ri chok va spiral tikuvli suv osti yoyli payvandlangan po'lat quvurlari). , bundan keyin "po'lat quvurlar" deb yuritiladi). SY / T5037 spiral payvandlangan quvurlar suv, havo va isitish bug'i kabi umumiy suyuqliklarni tashish uchun javob beradi.

SY / T5037 po'lat quvurlari uchun nominal tashqi diametr diapazoni 219,1 mm dan kam emas va nominal devor qalinligi diapazoni t 3,2 mm dan katta yoki teng. Po'lat quvurlarning nominal tashqi diametri va devor qalinligi SY / T6475 ning tegishli talablariga javob berishi kerak. Agar siz SY / T5037 po'lat quvurlarining boshqa texnik xususiyatlarini talab qilsangiz, GNEE Group boshqa diametrli va devor qalinligidagi payvandlangan quvurlarni ham etkazib berishi mumkin.

SY/T5037 spiral suv osti payvandlash quvurlari spetsifikatsiyasi

OD	219 mm -4064 mm
WT	3.2-40mm
Uzunlik	3m-48m
Kelib chiqishi	Xitoy
Sinov	Kimyoviy komponentlar tahlili, mexanik xususiyatlar (yakuniy tortishish kuchi, hosildorlik kuchi, cho'zilish), texnik xususiyatlar (tekislash testi, egilish testi, zarba sinovi), tashqi o'lchamlarni tekshirish, gidrostatik sinov, rentgen nurlari bilan tekshirish.

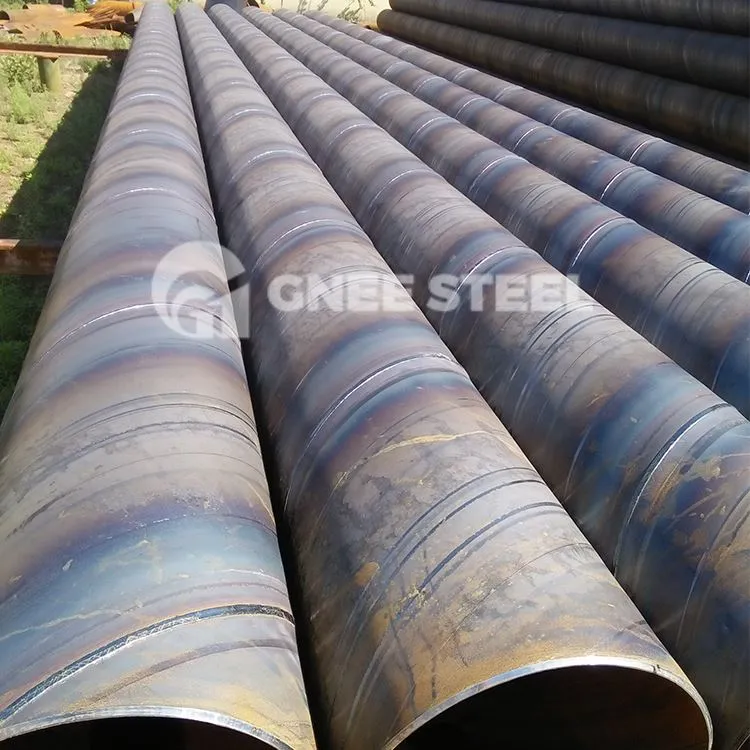

SY/T5037 SSAW po'lat quvur











































SY/T5037 po'lat quvurlarini tekshirish

• Kimyoviy tarkibi

1. Kimyoviy tahlil uchun namunalar tayyor po'lat quvurlar yoki po'lat chiziqlar / plitalardan olinishi mumkin. Po'lat chiziqlar / plitalardan namuna olishda namuna olish usuli po'lat lenta / plastinka standartining namuna olish qoidalariga mos kelishi kerak. Po'lat quvurlardan namuna olishda namuna olish joyi qo'shni spiral payvandlar orasidagi masofaning 1/4 qismidan kam bo'lmasligi kerak yoki tekis payvanddan taxminan 90 daraja bo'lishi kerak.
2. Kimyoviy tarkibni tahlil qilish GB / T4336 yoki GB / 223 ning tegishli qismlariga muvofiq amalga oshirilishi kerak. Nizolar yuzaga kelganda, nam kimyoviy tahlil natijalari ustunlik qiladi.

• Kuchlanish sinovi

1. Payvandlangan bo'g'inlar uchun valentlik sinovi namunalari payvandga perpendikulyar bo'lishi kerak. Payvand choki namunaning o'rtasida bo'lishi kerak va 3-rasm talablariga javob berishi kerak, bunda payvand chokini mustahkamlashni olib tashlash kerak. Namunani xona haroratida tekislashga ruxsat beriladi.
2. Ushbu standartda ko'rsatilgan hollar bundan mustasno, valentlik sinovi GB / T2651 ga muvofiq, 23 daraja ± 5 daraja (yoki xona harorati) sinov harorati bilan o'tkazilishi kerak.

• Ta'sir sinovi

Ta'sir sinovi GB/T229 ga muvofiq o'tkazilishi kerak.

• Boshqariladigan egilish testi

Yo'naltirilgan egilish sinovi GB/T2653 ga muvofiq o'tkazilishi kerak.

• Gidrostatik sinov

Gidrostatik sinov GB / T241 ga muvofiq o'tkazilishi kerak.

• Payvandlangan bo'g'inlarni kislota bilan ishlov berish tekshiruvi

1. Spiral va to'g'ridan-to'g'ri payvandlangan bo'g'inlarning sinish yuzalarini kislota bilan qirqish tekshiruvi payvandlash tugallangandan keyin imkon qadar tezroq amalga oshirilishi kerak.
2. Gazni kesish usuli yordamida quvur uchidan kislota bilan ishlov berish namunalari olinishi kerak. Kislota bilan ishlov berish yuzasi maydalangan bo'lishi kerak, shunda eritishdan keyin termoyadroviy chiziq aniq kuzatilishi mumkin. Sinovdan oldin namunani bolg'a bilan urmaslik yoki deformatsiya qilmaslik kerak.

• Buzilmaydigan sinov

1. Rentgen tekshiruvi
Tekshiruv usuli A ilovasiga yoki A ilovasiga tenglashtirilgan boshqa standartlarga mos kelishi kerak.
2. Ultratovush tekshiruvi
2.1. Payvand choklarining ultratovush tekshiruvi SY/T6423.2 ga mos kelishi kerak.
2.2. Quvur uchlarida 25 mm kenglikdagi ultratovush tekshiruvi SY/T6423.4 ga mos kelishi kerak.
