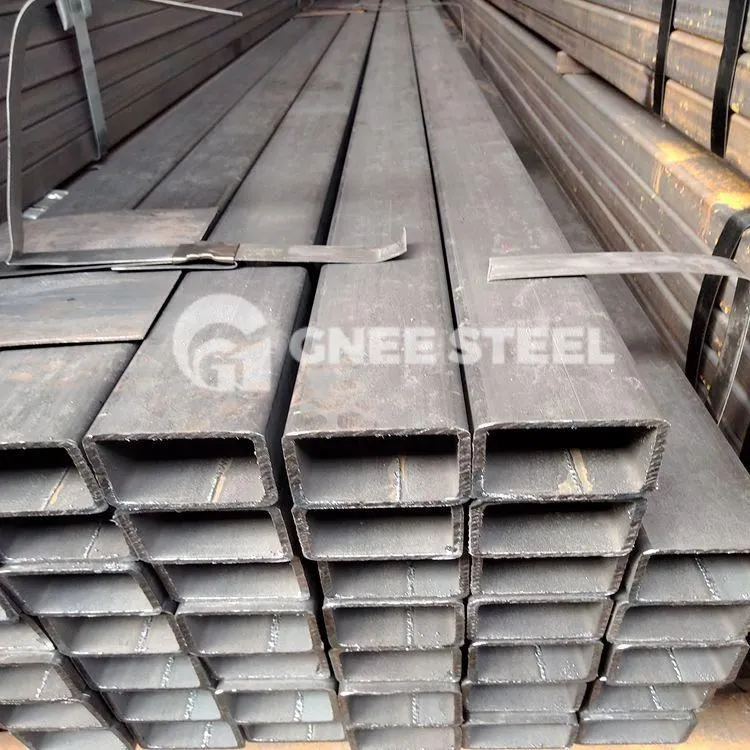

JIS G3466 Karbonli po'lat kvadrat va to'rtburchaklar quvurlar

JIS G3466 - Yaponiya sanoat standarti. JIS G3466 kvadrat va to'rtburchaklar quvurlari qurilish, qurilish va boshqa konstruktiv ilovalar uchun ishlatiladigan karbonli po'lat quvurlardir.

JIS G3466 kvadrat va to'rtburchaklar trubaning spetsifikatsiyasi

Darajasi: STKR 400, STKR 490

Kvadrat hajmi: 40*40mm-350*350mm

To'rtburchak o'lchami: 20*50mm-200*400mm

Devor qalinligi: 1.6-12 mm

Ilova: Qurilish, arxitektura, boshqa tuzilmalar uchun

Texnika: sovuq ishlov berish, issiq ishlov berish, ERW

MOQ: 3 tonna

To'lov shartlari: T / T, L / C

JIS G3466 Strukturaviy quvurKimyoviy tarkibi:

Chelik darajasi	Kimyoviy tarkibi %
	C	Si	Mn	P	S
STKR 400	0.25 maks.	-	-	0.040 maks.	0.040 maks.
STKR 490	0.18 maks.	0.55 maks.	1,50 maks.	0.040 maks.	0.040 maks.

JIS G3466 uglerodli konstruktiv quvurMexanik nisbatlar:

Chelik darajasi	Mustahkamlik chegarasi	Hosildorlik kuchi	Uzayish %
	N/mm²	N/mm²	(5-sinov qismi)
STKR 400	400 {41} min.	245 {25} min.	23 min.
STKR 490	490 {50} min.	325 {33} min.	23 min.

JIS G3466 uglerodli konstruktiv quvur



































JIS G3466 to'rtburchaklar quvurlarida sirt nuqsonlarini aniqlashning beshta usuli

1. Eddy Current Testing
Eddy tok sinovi turli shakllarda bo'ladi, jumladan, an'anaviy girdab oqimi sinovi, masofaviy dala girdobi oqimi sinovi, ko'p chastotali girdab oqimi sinovi va impulsli girdab oqimi sinovi. Girdapli oqim sensorlari yordamida JIS G3466 konstruktiv quvurlari yuzasidagi nuqsonlarning turli turlari va shakllari turli xil signallarni hosil qiladi. Ushbu usulning afzalliklari yuqori aniqlash aniqligi, yuqori sezuvchanlik, tezkor aniqlash tezligi va neft kabi sirt ifloslantiruvchi moddalardan qat'i nazar, quvurlarning ham sirtini, ham er osti qismini aniqlash qobiliyatidir. Kamchiliklarga noto'g'ri aniqlashning yuqori darajasi kiradi, bunda nuqsonli bo'lmagan tuzilmalar nuqsonlar sifatida noto'g'ri identifikatsiya qilinishi mumkin va aniqlash rezolyutsiyasini sozlashda qiyinchiliklar mavjud.

2. Ultratovush tekshiruvi
Ultrasonik to'lqinlar materialga kirganda va nuqsonga duch kelganda, tovush to'lqinining bir qismi aks etadi. Transmitter va qabul qiluvchi nuqsonlarni aniq aniqlash uchun aks ettirilgan to'lqinlarni tahlil qilishi mumkin. Ultrasonik sinov odatda zarblarni tekshirish uchun ishlatiladi, bu yuqori nuqsonlarni aniqlash sezgirligini ta'minlaydi. Shu bilan birga, murakkab shakllarga ega quvurlarni tekshirish qiyin, to'rtburchaklar quvurlarda ma'lum darajadagi sirt silliqligini talab qiladi va prob va tekshirilgan sirt orasidagi bo'shliqni to'ldirish uchun birlashtiruvchi vosita kerak.

3. Magnit zarrachalarni sinash
Magnit zarracha sinovi JIS G3466 to'rtburchak quvur materialida magnit maydon yaratish orqali ishlaydi. Sirt yoki sirtga yaqin uzilishlar yoki nuqsonlar mavjud bo'lganda, magnit maydon chiziqlari mahalliy ravishda buzilib, bu uzilishlarda magnit qutblarni hosil qiladi. Afzalliklarga kam uskunalar sarmoyasi, yuqori ishonchlilik va intuitiv natijalar kiradi. Kamchiliklari - yuqori operatsion xarajatlar, nuqsonlarni aniq tasniflashning mumkin emasligi va sekinroq aniqlash tezligi.

4. Infraqizil sinov
Yuqori chastotali indüksiyon bobinlari yordamida JIS G3466 to'rtburchaklar quvurlari yuzasida girdab oqimlari hosil bo'ladi. Ushbu oqimlar nuqsonli hududlarni ko'proq elektr energiyasini iste'mol qilishiga olib keladi va mahalliy haroratni oshiradi. Ushbu harorat ko'tarilishining infraqizil aniqlanishi nuqsonlarning chuqurligini aniqlashga yordam beradi. Infraqizil sinov odatda tekis yuzalardagi nuqsonlarni aniqlash uchun ishlatiladi va notekis metall yuzalar uchun mos emas.

5. Magnit oqimning oqishini tekshirish
Magnit oqimning qochqinligini tekshirish usuli magnit zarrachalarni sinashga juda o'xshaydi, lekin magnit zarrachalar sinoviga nisbatan kengroq dastur oralig'i, yuqori sezuvchanlik va yuqori ishonchlilikni taklif qiladi.
