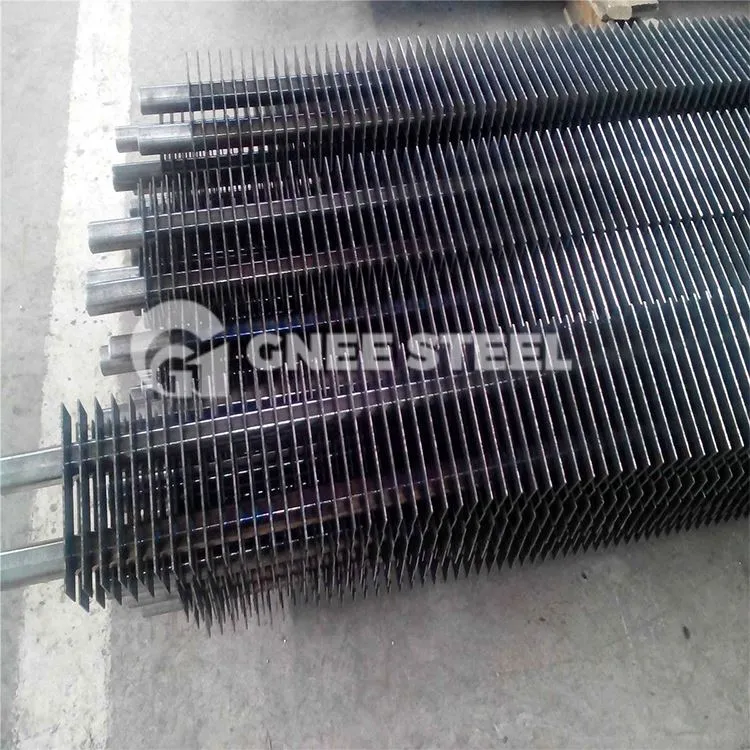

H turi qanotli quvur

Shakli H harfiga o'xshab ketganligi sababli, u H tipidagi fin trubkasi deb ataladi. Fin quvurlari bitta H va qo'sh H turlariga bo'linadi. Ular elektr stantsiyalari qozonlarida, sanoat qozonlarida, pechlarda va kemalarda kengaytirilgan issiqlik almashinuvi elementlari sifatida keng qo'llaniladi. Elektr stantsiyalarining chiqindi gazlari issiqlikni qayta tiklash tizimida va boshqalar.

H tipidagi qanotli quvur materiali va hajmi:

Standart fin materiallari

• H tipidagi qanotli quvurlarning afzalliklari:

1. Ajoyib aşınmaya qarshi ishlash. Aşınma, asosan, kul zarralarining quvurga ta'siri va kesish ta'siridan kelib chiqadi. Quvur atrofidagi aşınma gorizontal chiziqdan 300 daraja jiddiy. s1/d=s2/d=2 bo'lganda, bu erda eskirish miqdori o'rtacha qiymatdan 3 baravar ko'p. marta. Qattiq tartibdagi havo oqimi yo'nalishining o'zgarishi tufayli ikkinchi qatorning aşınması jiddiydir. sl/d=s2/d=2 bo'lganda, ikkinchi qatorning eskirishi birinchi qatordan ikki baravar ko'p bo'ladi. Shundan so'ng, har bir qatorning eskirishi odatda birinchi qatornikiga nisbatan 30%-40% yuqori. Ketma-ket joylashish - qatorlarni joylashtirish zinapoyali tartibga solish bilan bir xil. Kelajakda har bir qatordagi quvurlar havo oqimining ta'siri tufayli kamroq eskiradi. Xuddi shu sharoitda, o'rnatilgan trubka to'plamlarining eskirish miqdori stendli quvur to'plamlariga qaraganda 3-4 marta kamroq. Quvurning eskirish tezligi chiqindi gaz tezligi notekislik koeffitsienti KV3.33 va kul konsentratsiyasi notekislik koeffitsienti KU ga mutanosib. H shaklidagi qanotli trubkali sub-iqtisodizator ketma-ket joylashtirilgan. H shaklidagi qanotlar bo'shliqni bir nechta kichik joylarga ajratadi va havo oqimiga oqim tenglashtiruvchi ta'sir ko'rsatadi. U tekis trubkali iqtisodchidan va stendli qatorlarda joylashgan spiral qanotli subekonomizatordan farq qiladi. Iqtisodiy va bo'ylama suzgich subekonomizer bilan solishtirganda, xuddi shunday boshqa sharoitlarda, eskirish muddati 3-4 marta ko'proq. Tutun gazining yon tomonidagi to'siq tirsak qismini himoya qiladi.

2. Chang to'planishi kamayadi, changning to'planishi quvurning orqa tomonida va shamol tomonida sodir bo'ladi. Quvurlarning pog'onali joylashuvi quvurlarni yuvishni osonlashtiradi va orqada kamroq chang bo'ladi. Ketma-ket joylashtirilgan quvurlar uchun havo oqimi quvurlarning orqa qismini yuvish oson bo'lmagani uchun, ketma-ket joylashtirilgan quvurlar staggerli qatorlarga qaraganda ko'proq chang to'playdi. “H” tipidagi qanotlar trubaning chang to‘plash ehtimoli kamroq bo‘lgan ikki tomoniga payvandlanadi va havo oqimi havo oqimining yo‘nalishini o‘zgartirmasdan to‘g‘ridan-to‘g‘ri oqadi, shuning uchun qanotlarda chang to‘planishi ehtimoli kamroq. "H" shaklidagi qanotlarning o'rtasida 4-10 mm bo'shliq mavjud bo'lib, u quvur qanotlarida to'plangan changni tozalash uchun havo oqimini boshqara oladi. Qanotlarning spiral burchagi havo oqimini yo'nalishini o'zgartirish uchun boshqarganligi sababli, fin trubkasi jiddiy changni to'playdi. Bo'shashgan chang to'planishini hosil qilmaydigan iqtisodchilar uchun foydalanish mumkin emas.

3. Joy ixcham va narxi kamayadi. Quvurlar guruhi juda siqilgan va quyruq tutun qudug'ining balandligi kamayadi. Umumiy og'irlik sezilarli darajada kamayadi, bu esa suspenziya tizimidagi yukni kamaytiradi. Iqtisodchi va umumiy qozon xarajatlarini kamaytiring.

4. Baca gazi tomonidagi qarshilikni kamaytiring va induktsiyalangan fanning ish va investitsiya xarajatlarini kamaytiring.

5. Payvandlash bo'g'inlarini kamaytirish va ishonchliligini oshirish.

H qanotli quvur
