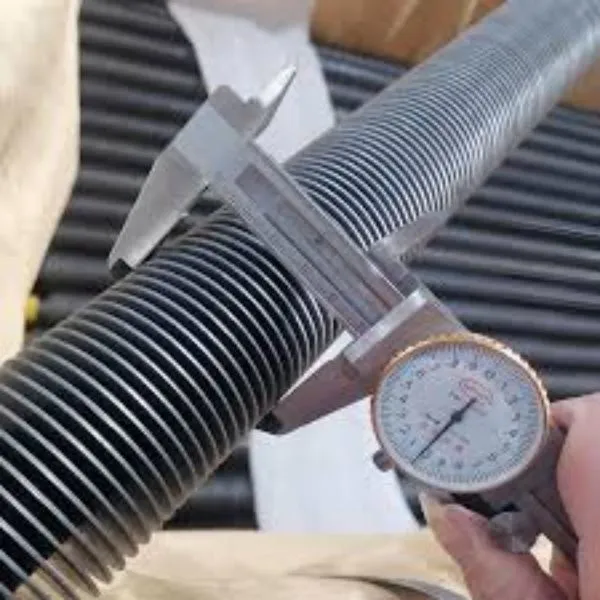

Lazerli payvandlangan karbonli po'latdan yasalgan qanotli quvur|Lazerli payvandlangan qanotli quvur
Lazerli payvandlangan karbonli po'latdan yasalgan qanotli quvur nima?
Lazerli payvandlangan uglerodli po'latdan yasalgan qanotli quvur lazerli payvandlash jarayonini qo'llaydi, u uglerod po'lat quvurlari va uglerodli po'lat qanotlarni yupqa devor qalinligi va zichroq fin qadam bilan payvandlashi mumkin. Yupqa yalang'och quvurlar va zichroq qanotlar issiqlik uzatish samaradorligini oshirishi mumkin.
Nima uchun lazerli payvandlangan karbonli po'latdan yasalgan qanotli naychadan foydalanish kerak?
Dastlab, lazerli payvandlangan finning mashinasi asosan zanglamaydigan po'latdan yasalgan trubkani zanglamaydigan po'latdan yasalgan qanotli payvandlangan. Rivojlanayotgan jarayon davomida uglerodli po'latdan yasalgan uglerodli po'lat quvur kamroq og'irlik va yuqori issiqlik o'tkazuvchanligi kabi noqulay holga keladi. Ba'zi hollarda, lazerli payvandlangan karbonli po'latdan yasalgan qanotli quvur yuqori chastotali payvandlangan qattiq qanotli quvurlarni almashtirishi mumkin.
Lazerli avtomatik payvandlash spiral finli payvandlash mashinasi qanotli quvurlarni payvandlash uchun yuqori energiya zichligi lazeridan foydalanadi. Lazerli issiqlik kiritish kamroq, ta'sir aniq va payvandlashdan keyin fin lazer issiqligiga juda oz ta'sir qiladi. Butun uskuna to'liq avtomatik qanotli quvurli payvandlash bo'lib, qanotlari bir tomondan o'ralgan va boshqa tomondan lazer bilan payvandlangan. Butun ishlab chiqarish jarayonida operator faqat payvandlash boshida materialni yuklashi va payvandlash tugagandan so'ng uni tushirishi kerak. Oddiy ishlashda po'lat chiziq avtomatik ravishda po'lat quvurga o'raladi va avtomatik varaqni o'rash, lazerli avtomatik payvandlash va yuqori darajadagi avtomatlashtirishga erishiladi.
|
Yalang'och trubaning OD mm |
Yalang trubaning WT mm |
Qatlam balandligi mm |
Suyak balandligi mm |
Fin Thk mm |
|
Φ10 |
1.2-2 |
2-3.5 |
＜5 |
0.3-1 |
|
Φ12 |
＜6 |
|||
|
Φ16 |
＜8 |
|||
|
Φ19 |
＞1.0 |
2-5 |
＜9 |
0.5-1 |
|
Φ22 |
＞1.2 |
2-5 |
＜11 |
|
|
Φ25 |
＞1.3 |
2-6 |
＜12．5 |
|
|
Φ28 |
＞1.5 |
2-8 |
＜14 |
0.8-1.2 |
|
Φ32 |
＞1.5 |
2-8 |
＜16 |
|
|
Φ38 |
＞1.8 |
2-10 |
＜19 |
|
|
Φ45 |
＞2 |
2-10 |
＜23 |
Spiral qanotli quvurlar har doim yuqori chastotali payvandlash, lehimlash yoki o'rnatish orqali ishlab chiqarilgan. Ushbu an'anaviy ishlab chiqarish jarayoni qanotli trubaning issiqlik o'tkazuvchanligi va sovutish samaradorligini unchalik yuqori emas va zaif payvandlash va lehimsiz bo'ladi. Eng muhimi shundaki, yuqori chastotali payvandlashdan so'ng, harorat juda yuqori va termal effekt juda katta, bu esa qanotli trubaning zanglashiga osonlikcha olib keladi, bu esa qanotli trubaning foydalanish muhitini cheklaydi. Korroziy muhitda qanotli quvur qisqa muddat foydalanishdan keyin korroziyaga uchraydi. Zanglamaydigan po'latdan yasalgan quvur yuqori chastotali payvandlangan bo'lsa ham, u talablarga javob bera olmaydi, chunki qanotlar juda ko'p issiqlikni yutadi va harorat juda yuqori, bu zanglamaydigan po'latdan atomik joylashishiga ta'sir qiladi. Temperli zanglamaydigan po'lat, zanglash oson va korroziyaga chidamliligini kamaytiradi. Lazerli payvandlashda bunday masalalarni umuman ko'rib chiqish kerak emas. Lazerli payvandlash bir zumda amalga oshiriladi va payvandlangan qanotlar issiqlikni qayta tiklashga ta'sir qilmaydi. Zanglamaydigan po'latdan korroziyaga chidamliligi pasaymaydi, shuning uchun kuchli kislota va gidroksidi muhitda lazerli payvandlash qanotli quvurlar malakali bo'lishi kerak.
Lazerli payvandlangan karbonli po'latdan yasalgan spiral qanotli quvurlarning afzalliklari:
1. Lazerli payvandlangan uglerodli po'latdan yasalgan qanotli quvur, finli quvurli avtomatik o'rash moslamasini payvandlashni yakunlash uchun uzluksiz lazerli payvandlash mashinasini qabul qiladi. Qanotlar juda qattiq payvandlanadi. Qanotlar va quvurlar payvandlangan payvandlashsiz payvandlanadi.
2. Karbonli po'latdan yasalgan qanotli quvurlarni lazer bilan payvandlash payvandlashni amalga oshirish uchun qanot va quvurlarning asosiy metallini eritib yuborishdan iborat. Qanotli trubaning kuchi 600MPa dan oshishi mumkin.
3. Avtomatik qanotli trubkali lazerli payvandlash mashinasi yordamida lazerli payvandlash uglerodli po'latdan yasalgan qanotli trubka yuqori transmissiya aniqligi va aniq payvandlash bilan servo yopiq pastadir tizimini qabul qiladi.
4. Lazerli payvandlangan karbonli po'latdan yasalgan qanotli trubaning qanot oralig'i 2,5 mm dan kam yoki teng bo'lishi mumkin, issiqlik tarqalish maydoni yuqori chastotali payvandlangan trubka bilan solishtirganda deyarli 50% ga oshadi (fin oralig'i 4,5 dan katta yoki teng) mm) va birlik maydoniga sarflanadigan materiallar kamroq, bu esa almashtiriladigan isitgich hajmini sezilarli darajada kamaytirishi mumkin.
