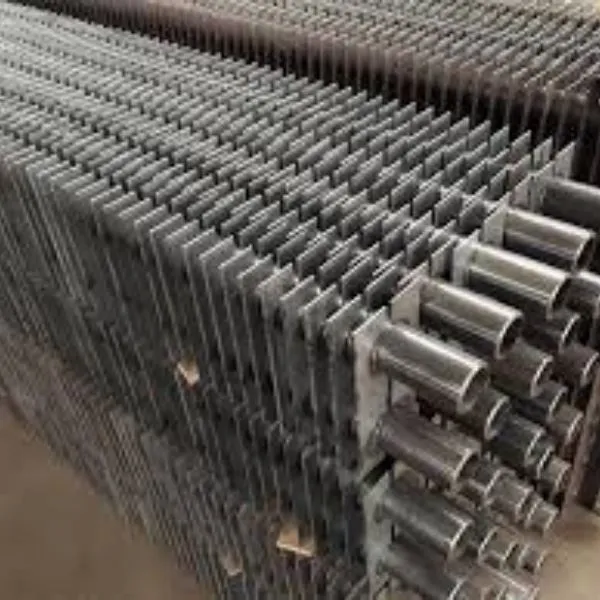

Parallel qanotli quvurlar|To'rtburchaklar qanotli quvurlar

Mahsulotlar tavsifi

Parallel qanotli quvurlar nima?

Parallel qanotli quvurlar payvandlangan kvadrat qanotlardan yasalgan. U H tipidagi qanotli quvurlar deb ham ataladi. Parallel qanotli quvurlar ikkita quvurli yoki bitta quvurli bo'lishi mumkin. Parallel qanotli quvurlar quvurlar ustidagi qanotlarni qarshilik bilan payvandlash orqali ishlab chiqariladi.

Parallel qanotli quvurlarni qo'llash:

Parallel qanotli quvurlar asosan ko'mir, og'ir yoqilg'i moyi, sanoat chiqindilari yoki maishiy chiqindilarni yoqish bilan ishlaydigan chiqindi issiqlikni qayta ishlash qozonlari va iqtisodchilar bilan odatdagi ilovalar uchun birlashtirilgan.

Parallel qanotli quvurlar barcha an'anaviy tozalash tizimlarida foydalanishga imkon beradi: portlatish, havo yoki bug 'pishirish, yuvish ...

Ikki trubkani bir vaqtning o'zida po'lat qanotlari bilan payvandlash uchun "Double H" dizayni. Ushbu konfiguratsiya o'ziga xos qattiqlik tufayli talab qilinadigan tayanchlar sonini kamaytirishi mumkin.

Parallel qanotli quvurlarafzallik,

To'plamdagi qanotlarning hizalanishi past bosimning pasayishi bilan o'z-o'zidan tozalanadigan parallel kanallarni yaratishga imkon beradi.

Parallel qanotli quvurlar Fokus

Fin qadami 10 dan 30 mm gacha.

Quvur uzunligi 15 metrgacha.

Fin uzilishlari so'rov bo'yicha bo'lishi mumkin.

Parallel qanotli quvurlar materiallari:

Quvurlar va qanotlar uchun asosiy material: uglerodli po'lat A179, A192, A213 A335 bo'yicha qotishma po'lat, A312 zanglamaydigan po'lat, Gibrid bloklar uchun quyma temir qanotli quvurlar bilan mos keladi. So'rov bo'yicha maxsus fin o'lchamlari.

Ichki bozor talablariga ko'ra, ko'p yillik tajriba va ilg'or mamlakatlardan o'rganganimizdan so'ng, kompaniyamiz yuqori darajadagi avtomatlashtirishga ega bo'lgan H-tipli qanotli quvur / Parallel qanotli quvurlarni payvandlash uskunasini yangiladi. Payvandlash texnologiyasi va mahsulot sifati Xalqaro tasniflash jamiyati va boshqa nufuzli sertifikatlashtirish organlarining sertifikatiga yetdi.

1. H-tipli qanotli quvur / Parallel qanotli quvurlar Payvandlash kuchi va barqarorligi

1.1 Quvvatni tortib olish sinovi: 200MPa dan ortiq yoki po'lat quvurning qisman yirtilishi

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Payvandlash kuchining barqarorligi: har bir smenaning birinchi qismi 2.1 yoki 2.2 talablariga javob beradigan tarzda payvandlanishi kerak.

1.4 Payvand chokining egilish qarshiligi sinovi: qanotlar 20 daraja chapga va o'ngga egilgan, chapga va o'ngga ikki marta egilgan va payvand choki yoriqsiz

1.5 Bolg'a sinovi: qanotning yuqori qismini po'lat quvurga parallel ravishda yiqilib tushguncha uring va qanotning o'zi buzilmasligi kerak.

1.6 Sinov muvaffaqiyatsiz bo'lsa, yumshatish funktsiyasi yoqilgan bo'lishi kerak

2. H-tipli qanotli quvur / Parallel qanotli quvurlar issiqlik ta'sir zonasi

Mikroskop va mikroqattiqlik tekshirgich bilan o'lchash

Po'lat quvurning issiqlik ta'sir zonasi chuqurligi 0,5 mm dan kam

3. H-tipli qanotli quvur / Parallel qanotli quvurlar o'lchov aniqligi

3.1 Qanot segmentining umumiy uzunligi - 1mm~+1mm segmentar harakat aniqligi - 0,5mm~+0,5mm

3.2 Bo'shliqlar - 0.2mm~+0.2mm

3.3 Qavatlar va po'lat quvurlarning vertikalligi - 1 daraja ~+1 daraja

3.4 Xuddi shu guruhdagi payvandlangan qanotlarning tekisligi - 0.2mm~+0.2mm, qanotlarning qalinligi bardoshliligidan kelib chiqadigan balandlik farqidan tashqari

3.5 Xuddi shu guruhdagi payvandlangan qanotlarning balandligi farqi - 0.2mm~+0.2mm

3.6 Ikki quvurli markaz masofasining bardoshliligi - 0.5mm~+0.5mm

3.7 Bir xil po'lat quvur materiali sharoitida, bir xil varaq oralig'i va varaq raqami, payvandlashdan keyin turli qanotli quvurlarning uzunligi o'zgarishi mos keladi

4. H tipidagi qanotli quvur / Parallel qanotli quvurlarni payvandlash tezligi

Asosiy trubaning tashqi diametri 25 ~ 51, qanot qalinligi 2 mm, har bir juft payvandlash vaqti 3 soniyadan kam (oziqlantirish va tushirish vaqti va tavlanish vaqti bundan mustasno)
