Mahsulotni tanishtirish
Mahsulotlar tavsifi

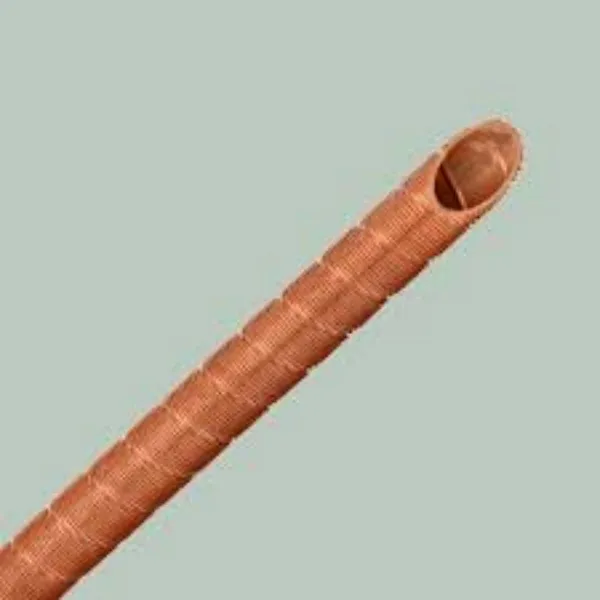

Shudgorlangan fin quvurlari nima?
Shudgorlangan qanotli quvurlar, shuningdek, ildiz tishli qanotli quvurlar sifatida ham tanilgan, issiqlik uzatish samaradorligini oshirish uchun ishlatiladigan issiqlik almashtirgich komponentining bir turi. Bu quvurlarda trubaning tashqi yuzasi bilan mexanik ravishda bog'langan qanotlari mavjud. "Shudgorlash" jarayoni trubaning tashqi yuzasiga truba yoki kanalni kesish yoki shudgorlash va keyin bu oluklarga qanotlarni kiritishni o'z ichiga oladi. Ushbu dizayn fin va quvur o'rtasidagi aloqa maydonini oshiradi, issiqlik uzatish xususiyatlarini yaxshilaydi. Shudgorlangan fin quvurlarining ba'zi asosiy xususiyatlari va qo'llanilishi:
1. Shudgorlangan fin quvurlari yaxshilangan issiqlik uzatish:
Quvur ichidagi suyuqlik va atrof-muhit o'rtasida issiqlik almashinuvini yaxshilash uchun turli xil issiqlik almashinuvchilarida haydalgan fin quvurlari ishlatiladi. Qanotlar bilan ta'minlangan sirt maydoni yanada samarali issiqlik almashinuvini ta'minlaydi.
2. Shudgorlangan qanotli quvurlarning mustahkamligi yaxshilandi:
Shudgorlash jarayonida qanotlarning trubka bilan mexanik bog‘lanishi kuchli bog‘lanishga olib keladi, shudgorlangan qanotli quvurlar yuqori bosimli va yuqori haroratli qo‘llanmalarga mos keladi.
3. Shudgorlangan qanotli quvurlar bir nechta qanot turlari:
Shudgorlangan qanotli quvurlar turli xil qanot konfiguratsiyasiga ega bo'lishi mumkin, masalan, to'rtburchaklar yoki tishli qanotlar. Ushbu parametrlar maxsus issiqlik uzatish talablari va ish sharoitlariga mos keladigan sozlash imkonini beradi.
4. Shudgorlangan fin quvurlari materiallari:
Quvurlar va qanotlar turli xil materiallardan, jumladan alyuminiy, mis, karbonli po'lat, zanglamaydigan po'lat va boshqalardan tayyorlanishi mumkin, bu ilovalar ehtiyojlariga va qayta ishlanadigan suyuqliklarga bog'liq.
5. Shudgorlangan fin quvurlari ilovalari:
Shudgorlangan qanotli quvurlar bir qator sanoat va ilovalarda, jumladan havo bilan sovutilgan issiqlik almashtirgichlarda, bug 'kondensatorlarida, sovutish tizimlarida va texnologik issiqlik almashinuvchilarida qo'llaniladi. Ular ko'pincha yuqori samarali issiqlik uzatish zarur bo'lganda tanlanadi.
6. Shudgorlangan qanotli quvurlarning chidamliligi:
Shudgorlangan fin quvurlari chidamliligi va shikastlanishga chidamliligi bilan mashhur bo'lib, ularni issiqlik almashtirgich mexanik stress yoki tebranishga duchor bo'lishi mumkin bo'lgan ilovalar uchun mos qiladi.
|
|
O.D. |
Devor qalinligi |
O.D. |
Devor qalinligi |
minimal devor qalinligi |
Fin balandligi |
Nominal tashqi sirt maydoni |
haqiqiy tashqi sirt maydoni |
Nominal ichki sirt maydoni |
Nominal ichki sirt maydoni |
|
1 |
11.1 |
1.1 |
13.8 |
0.75 |
0.6 |
1.7 |
0.0348 |
0.1503 |
0.0279 |
0.0307 |
|
2 |
15.88 |
1.2 |
18.58 |
0.85 |
0.7 |
1.7 |
0.0499 |
0.2094 |
0.0423 |
0.0465 |
|
3 |
19.7 |
1.33 |
22.4 |
0.95 |
0.8 |
1.7 |
0.0618 |
0.2566 |
0.0535 |
0.0589 |
Shudgorlangan qanot dizayni issiqlik almashtirgichlarda ishlatiladigan ko'plab qanot turlaridan biridir. Fin dizayni va materialini tanlash issiqlik uzatishning o'ziga xos talablariga, ish sharoitlariga va issiqlik almashinuvi jarayonida ishtirok etadigan suyuqliklarning tabiatiga bog'liq.
