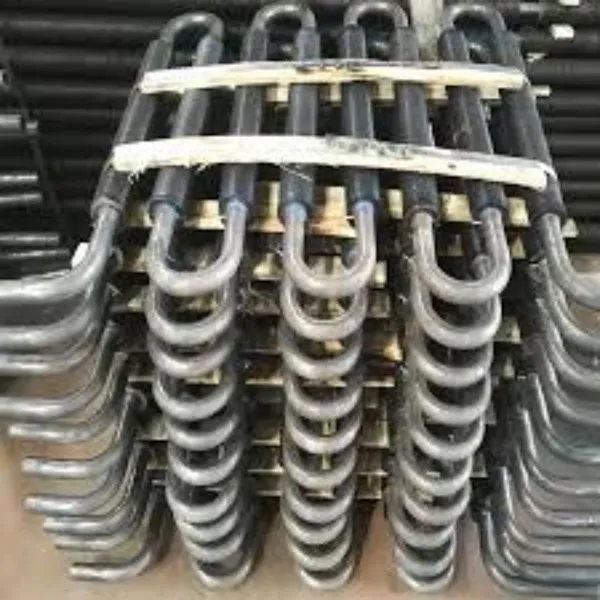

Serpantinli qanotli quvurlar|Egishli qanotli quvurlar

Serpantinli qanotli quvurlar yoki egilgan fin quvurlari qozonxonalar va issiqlik almashinuvchilari kabi keng ko'lamli sanoat ilovalarida ishlatiladigan issiqlik uzatish moslamasining muhim turidir. Ularning noyob dizayni, uzluksiz fin yarasi va quvurlarning tashqi yuzasi atrofida serpantin shaklida egilib, trubaning sirt maydonini oshiradi va trubka va atrof-muhit o'rtasida issiqlik o'tkazuvchanligini yaxshilaydi.

Serpantinli qanotli quvurlardan asosiy foydalanish nima?

Asosiy foydalanish

Kichik energiya tejovchi qurilmalar

Maxsus serpantinli qanotli trubka maxsus talablarni qondirish uchun ishlab chiqilishi mumkin. Ushbu dizayn qurilmaning o'lchami va shakli va talab qilinadigan issiqlik uzatish xususiyatlari uchun optimallashtirilishi mumkin.

Qayta tiklanadigan energiya tizimlari

Serpantinli qanotli quvurlar issiqlikni quyosh panellari yoki er osti issiqlik manbalaridan suvga yoki boshqa suyuqliklarga o'tkazish uchun ishlatilishi mumkin. Bu jarayon tizim samaradorligini oshiradi va energiya sarfini kamaytiradi.

Elektron sovutish

Serpantinli qanotli quvurlar issiqlikni elektron qismlardan uzoqlashtirish, ularning ish faoliyatini yaxshilash va xizmat muddatini uzaytirish uchun ishlatilishi mumkin.

Serpantinli qanotli quvurlar, ayniqsa, neft-kimyo va energiya ishlab chiqarish sanoati kabi yuqori issiqlik uzatish tezligi talab qilinadigan sohalarda foydalidir. Ular qobiq va trubkali yoki havo sovutgichli issiqlik almashtirgichlar kabi turli xil issiqlik almashtirgich konstruktsiyalarida ishlatilishi mumkin va ko'pincha bo'sh joy cheklangan joylarda qo'llaniladi.

Umuman olganda, kichik energiya tejovchi qurilmalar uchun maxsus serpantinli qanotli trubaning dizayni qurilmaning o'ziga xos qo'llanilishi va talablariga bog'liq bo'ladi. Biroq, ehtiyotkorlik bilan loyihalash va optimallashtirish bilan, bu quvurlar energiya tejovchi qurilmalarning keng doirasi samaradorligini va ish faoliyatini yaxshilashda muhim rol o'ynashi mumkin.

Serpantin qanotli quvurlar hajmi:

Serpantinli qanotli quvurlar har xil dastur talablariga javob beradigan keng o'lcham va qanot turlarida mavjud. Serpantinli qanotli quvurlar uchun asosiy o'lcham parametrlariga quyidagilar kiradi:

Quvur diametri: Quvur diametri asosiy trubaning tashqi diametri bo'lib, dasturga qarab bir necha millimetrdan bir necha dyuymgacha o'zgarishi mumkin.

Fin balandligi: fin balandligi - bu tayanch quvurlari tashqi yuzasi va qanotning eng yuqori nuqtasi orasidagi masofa. Fin balandligi bir necha millimetrdan bir necha santimetrgacha bo'lishi mumkin.

Fin qalinligi: Fin qalinligi fin materialining qalinligi bo'lib, u qanot turiga va dastur talablariga qarab o'zgarishi mumkin.

Fin pitch: Fin qadami - bu quvurlar atrofi bo'ylab qo'shni qanotlar orasidagi masofa. Fin qadamlari dastur talablariga qarab farq qilishi mumkin.

Serpantinli qanotli quvurlarda keng qo'llaniladigan qanot turlariga quyidagilar kiradi:

Ekstrudirovka qilingan fin

Ekstrudirovka qilingan qanotli quvurlar qanotlarga ega bo'lib, ular fin materialini matritsa orqali tayanch trubaning tashqi yuzasiga siqib chiqarish natijasida hosil bo'ladi. Bu jarayon tayanch trubkaga mahkam yopishtirilgan va mukammal issiqlik uzatish xususiyatlariga ega bo'lgan qanotlarga olib keladi.

L-oyoq qanoti

L-oyoqli qanotli trubkalarda quvurlarning tashqi yuzasiga payvandlangan yoki lehimlangan L shaklidagi oyoqlar yordamida taglik trubasiga biriktirilgan qanotlari mavjud. Ushbu turdagi fin yaxshi issiqlik uzatish ko'rsatkichlarini ta'minlaydi va yuqori haroratli ilovalar uchun javob beradi.

G-Fin

G-finli trubkalarda qanotlari bor, ular qanotli materialning tekis tasmasini G shaklidagi konfiguratsiyaga aylantirib, so'ngra mexanik usullar yordamida tayanch trubkaga biriktirish orqali hosil bo'ladi. G-finli quvurlar yuqori issiqlik uzatish tezligiga ega va ixcham issiqlik almashtirgichlarda foydalanish uchun javob beradi.

Tirnoqli fin

Tirnoqli qanotli trubkalarda qanotlar mavjud bo'lib, ular issiqlik uzatish maydonini oshiradigan kichik tizmalari hosil qilish uchun taglik quvurlarining tashqi yuzasini burish orqali hosil bo'ladi. Tırtıklı qanotlar yuqori issiqlik uzatish tezligi talab qilinadigan ilovalar uchun javob beradi.

hFW Qattiq qanot

Yuqori chastotali payvandlangan qattiq fin quvurlari yuqori chastotali payvandlash jarayoni yordamida asosiy trubaning tashqi yuzasiga payvandlangan uzluksiz finga ega. Qanotlar turli xil materiallardan, masalan, uglerod po'latdan, qotishma po'latdan va zanglamaydigan po'latdan yasalgan lentadan tayyorlanishi mumkin.

HFW tishli fin

Yuqori chastotali payvandlangan tishli qanotli quvurlar, aksincha, yuqori chastotali payvandlash jarayoni yordamida tayanch trubkaga payvandlangan tishli qirralari bo'lgan qanotlarga ega. Qanotlardagi tishlar suyuqlik oqimida turbulentlik hosil qiladi, bu issiqlik uzatish koeffitsientini oshiradi va issiqlik almashtirgichning umumiy samaradorligini oshiradi.

Serpantinli qanotli quvurlarning asosiy o'lchami va qanot turini tanlash issiqlik uzatish tezligi, suyuqlik oqimi tezligi va bosimning pasayishi kabi maxsus dastur talablariga bog'liq bo'ladi.
