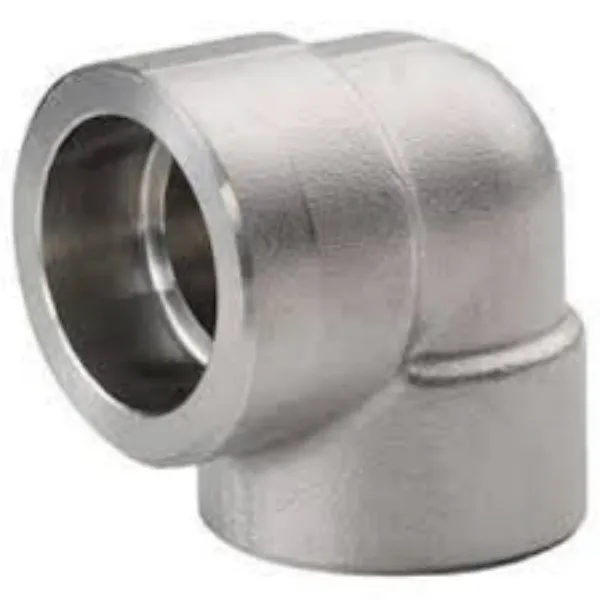

Payvand choki tirsagi
ASME B16.11 soxta payvand choki tirsagi 90 daraja va 45 daraja mavjud bo'lib, ASME trubkasini armatura yoki klapanlarga fileto muhr bilan payvandlash orqali ulash uchun ishlatiladi. Og'irligi kichik o'lchamlari tufayli engil. Va ishonchlilik, chidamlilik va o'lchov aniqligi kabi turli xil xususiyatlarga ega. 3000, 6000 va 9000 sinfidagi 3 ta bosim darajasi mavjud.
Sinf 3000 Tirsak: Sch 80 po'lat quvur bilan ishlatish uchun.
Sinf 6000 Tirsak: Sch 160 po'lat quvur bilan mos kelish uchun.
Sinf 9000 Tirsak: Sch XXS po'lat quvur bilan ulash uchun
Socket Weld Fittings - bu faqat ANSI Pipe bilan birgalikda ishlatiladigan va bir xil o'lchamdagi diapazonda mavjud bo'lgan yuqori bosimli zarb armaturalari oilasi.
Ikkala payvandning shakllari o'rtasida ba'zi o'xshashliklar mavjud bo'lsa-da, lekin rozetkali payvand hali ham payvand chokidan farq qiladi.
ASME B16.11 rozetkali payvand qismlarining spetsifikatsiyasi
| Shakl | To'g'ri va qisqartiruvchi armatura |
| Hajmi diapazoni | 1/8" - 4" / DN6 - DN100 |
| Bosim darajasi | Sinf 3000lbs, 6000lbs, 9000lbs |
| Standart | ASME B16.11, BS3799 |
| Karbonli po'lat | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46/56/60/65 |
| Qotishma po'lat | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Zanglamaydigan po'lat | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Galvanizli rozetkali payvandlash tirsagini belgilash va tekshirish
Soketli payvandlangan tirsak armatura to'plami
Barcha SW tirsaklarini kartonlarga soling.
Barcha kartonlarga yorliq yopishtiring.
Kartonlarni yog'och qutiga soling.
Yog'och qutiga yuk belgisini qo'ying.
ASME B16.11 Rozetkaning payvand choki tirsak o'lchamlari
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| ave | min | ave | min | ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Rozetkaning teshigi atrofidagi tekis qalinligi o'rtacha qiymatdan kam bo'lmasligi kerak, qisman joylarda qalinligi min bo'lishi mumkin. bitta.
2) Quvurning tashqi diametrining bardoshliligini hisobga oladigan bo'lsak, ba'zi rozetka teshiklarining diametrlari B16.11da ko'rsatilganidan biroz kattaroq bo'lishi mumkin.
3) Birlashtiruvchi quvurlarning o'lchamlari ushbu katalogda ko'rsatilganlarga mos kelmasa, ulanish quvurlarining o'lchamlari sotib olish spetsifikatsiyasida ko'rsatilishi kerak.
4) Fittinglar kichrayganda, strukturaning o'lchamlari to'g'ridan-to'g'ri armatura o'lchamlari bilan bir xil bo'lishi kerak va BJD mos ravishda qisqartiruvchi uchlari bo'yicha ishlov berilishi kerak.
5) Fitting SW va THRD ning aralash ulanishi sifatida ham ishlab chiqarilishi mumkin.
