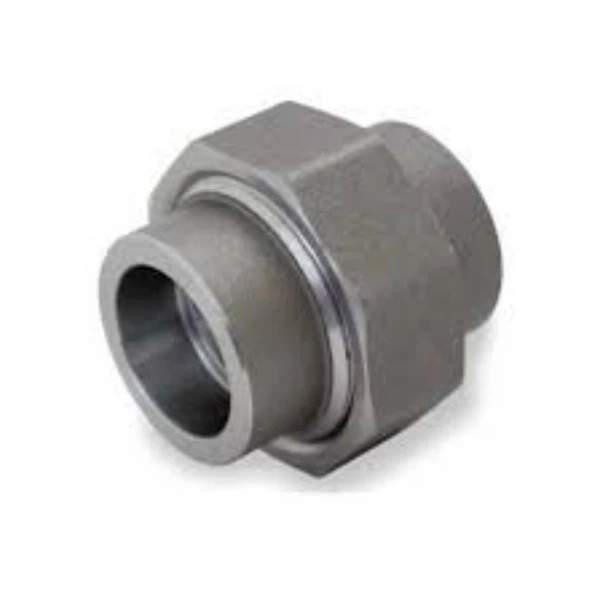

Soketli payvandlash birlashmasi
Rozetkali payvand choki birlashmasining o'lchamlari MSS SP-83 standarti bo'yicha ishlab chiqilgan va ishlab chiqarilgan, og'irligi og'irroq, chunki u erkak uchi, gayka va urg'ochi uch qismdan iborat. Qo'shimchani quvur moslamasi sifatida qismlarga ajratish mumkin, va bo'g'in orqali ulangan narsalarni qismlarga ajratish va almashtirish mumkin.
MSS SP 83 rozetkali payvandlash birlashmasining o'lchamlari diapazoni 1/8 "dan 3" gacha va bosim darajasi 3000 / 6000 lbs sinfida mavjud.
Socket Weld Fittings - bu faqat ANSI Pipe bilan birgalikda ishlatiladigan va bir xil o'lchamdagi diapazonda mavjud bo'lgan yuqori bosimli zarb armaturalari oilasi. Ikkala payvandning shakllari o'rtasida ba'zi o'xshashliklar mavjud bo'lsa-da, lekin rozetkali payvand hali ham payvand chokidan farq qiladi.
Soketli payvandlash birlashmasining materiali
| Karbonli po'lat | ASTM A105 / A105N |
| Past haroratli karbonli po'lat | ASTM A350 LF2 / LF3 |
| Po'lat quvur liniyasi | ASTM A694 F42 / F46 / F56 / F60 / F65 |
| Qotishma po'lat | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Zanglamaydigan po'lat | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
| Dupleks zanglamaydigan po'lat | ASTM A182 F51, F53, F44, F55 |
MSS SP 83 Socket Weld Union birlashma o'lchamlari
| DN | natija natijasi | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) Rozetkaning teshigi atrofidagi tekis qalinligi o'rtacha qiymatdan kam bo'lmasligi kerak, qisman joylarda qalinligi min bo'lishi mumkin. bitta.
2) Quvurning tashqi diametrining bardoshliligini hisobga oladigan bo'lsak, ba'zi rozetka teshiklarining diametrlari B16.11da ko'rsatilganidan biroz kattaroq bo'lishi mumkin.
3) Birlashtiruvchi quvurlarning o'lchamlari ushbu katalogda ko'rsatilganlarga mos kelmasa, ulanish quvurlarining o'lchamlari sotib olish spetsifikatsiyasida ko'rsatilishi kerak.
4) Fittinglar kichrayganda, strukturaning o'lchamlari to'g'ridan-to'g'ri armatura o'lchamlari bilan bir xil bo'lishi kerak va BJD mos ravishda qisqartiruvchi uchlari bo'yicha ishlov berilishi kerak.
5) Fittinglar SW va THRD ning aralash ulanishlari sifatida ham ishlab chiqarilishi mumkin.
