Eksantrik reduktor
ASME B16.9 BW konsentrik va eksantrik reduktorni, tirsak va teeni qamrab oluvchi payvand choki qismlari uchun standart spetsifikatsiyadir. O'lchamlar diapazoni choksiz turdagi 3/4 "dan 24" gacha.

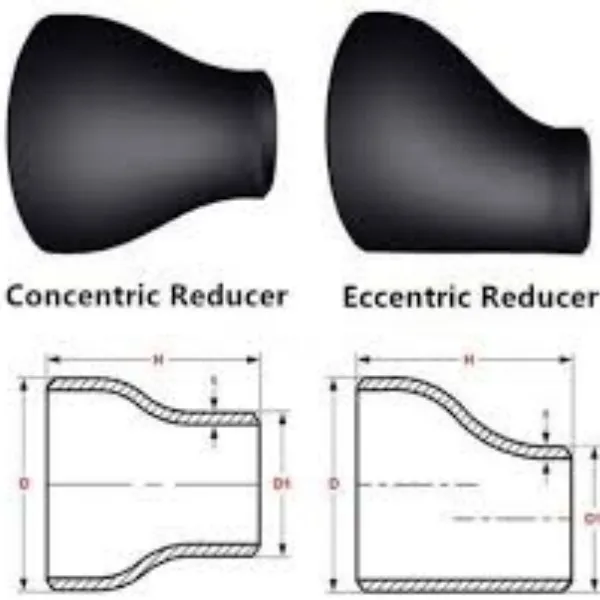

Diametrni kattalashtiradigan yoki kamaytiradigan konus shaklidagi fitting bilan solishtiring, u markaziy chiziqqa nisbatan nosimmetrik emas. Ularning ikkalasi ham karbonli po'latdan, qotishma po'latdan, zanglamaydigan po'latdan yasalgan va diametrni bir o'lchamdan kattaroq yoki kichik o'lchamga kamaytirish uchun quvur liniyasi tizimida qo'llaniladi.
Payvandlash armaturalari quvurlar tizimida vositaning yo'nalishini yoki funktsiyasini o'zgartirish, filiallarni ajratish, quvur hajmini kamaytirish yoki yordamchi uskunalarni biriktirish uchun ishlatiladi. Ular ASTM A403 va ASTM A234 spetsifikatsiyasi asosida sovuq va issiq shaklda ishlab chiqariladigan tirsak, tee, qopqoq, eksantrik reduktor, novda va oelt kabi bir nechta turlarda mavjud.
ASTM A403 WP304 va 316 zanglamaydigan po'lat quvur armaturalari
ASTM A403 spetsifikatsiyasi bosim quvurlari uchun ishlatiladigan WP304 va WP316 keng tarqalgan zanglamaydigan po'latdan yasalgan po'latlarni o'z ichiga oladi. Mijozlar eksantrik reduktorlar, payvand choki va xoch, po'lat quvur burmalari va tirsak kabi turdagi armaturalarni sotib olayotganda choksiz yoki payvandlangan turini ko'rsatishi kerak.
ASTM A234 Karbonli po'lat va qotishma po'lat quvur armaturalari
Ushbu spetsifikatsiya ASME B16.9 standarti bo'yicha choksiz va payvandlangan konstruktsiyali ASTM A234 karbonli po'lat va qotishma po'lat armaturalarni qamrab oladi. Ushbu eksantrik reduktor armatura bosim quvurlarida va o'rtacha va yuqori haroratlarda xizmat ko'rsatish uchun bosimli idishlar ishlab chiqarishda foydalanish uchun mo'ljallangan.
BW eksantrik reduktor o'rnatish spetsifikatsiyasi
| Hajmi diapazoni | 3/4" - 60" / DN20 - 1500 |
| Qalinlik jadvali | SCH10 - SCH 80, SCH 160, XXS |
| Amerika standarti | ANSI / ASME B16.9 / MSS SP 43 |
| Yaponiya standarti | JIS B2311/2312/2313 |
| Germaniya standarti | DIN2605/2615/2616/2617 |
| Evropa standarti | EN10253 |
| Karbonli po'lat | Q235, 20#, 35#, 45#, 20G, ASTM A234 WPB/WPC |
| Past haroratli karbonli po'lat | Q345B, 16Mn, ASTM A420 WPL6 |
| Po'lat quvur liniyasi | ASTM A860 WPHY 42/46/56/60/65 |
| Qotishma po'lat |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
| Zanglamaydigan po'lat | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASME B16.9 Eksantrik reduktor o'lchamlari
| OD1 | OD2 | OXIRIGA |
| natija natijasi | natija natijasi | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
Eslatmalar
1) Yuqorida qayd etilgan standartlardan tashqari GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 va boshqalar standartlari ham qo'llaniladi.
2) Yuqoridagi jadvalda ko'rsatilganidan kattaroq o'lchamdagi konsentrik va eksantrik reduktorlar uchun ular xaridor va ishlab chiqaruvchi tomonidan kelishilgan o'lchamlarga yoki ishlab chiqaruvchining o'lchamiga muvofiq etkazib beriladi.
Issiq teglar: eksantrik reduktor, Xitoy eksantrik reduktor ishlab chiqaruvchilari, etkazib beruvchilari
