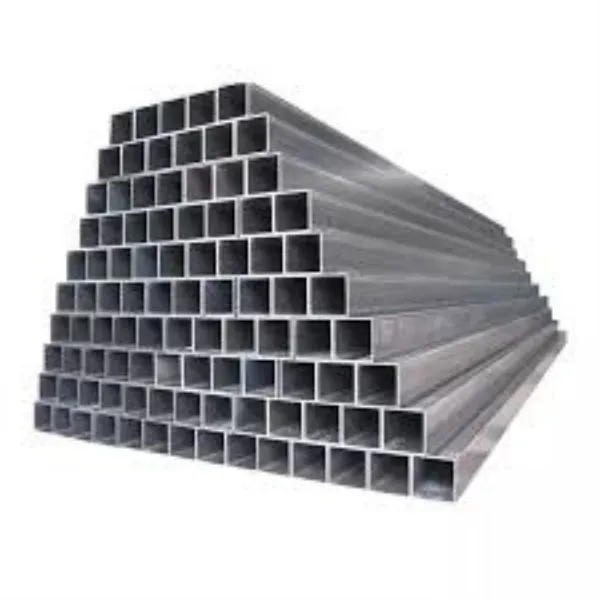

EN 10219 S235JRH Strukturaviy po'lat quvur
EN 10219 S235JRH (BS EN 10219 S235JRH) sovuq shakllangan, ichi bo'sh strukturali karbonli po'lat quvur bo'lib, devor qalinligi 16 mm dan kam yoki unga teng bo'lgan minimal oqish kuchi 235 MPa va 20 daraja haroratda minimal zarba kuchi 27 J.
Chelik darajasi 1,0039.
| Chelik nomi | Minimal rentabellik Reh, MPa | Kuchlanish kuchi Rm, MPa | Minimal cho'zilish Ad, % | ||
| Belgilangan qalinligi mm | Belgilangan qalinligi mm | Belgilangan qalinligi mm | |||
| 16 dan kam yoki teng | >16 40 dan kichik yoki teng | ＜ 3 | 3 dan katta yoki teng 40 dan kichik yoki teng | 40 dan kam yoki teng | |
| S235JRHa | 235 | 225 | 360-510 | 360-510 | 24 b |
a Ta'sir xususiyatlari faqat 1.3-variant ko'rsatilgan taqdirdagina tekshiriladi.
b Qalinligi > 3 mm va tasavvurlar o'lchamlari D/T < 15 (dumaloq) va (B+H)/2T < 12,5 (kvadrat va to'rtburchaklar) uchun minimal cho'zilish 2 ga kamayadi. Qalinligi < 3 mm uchun minimal cho'zilish - 17%.
d Qalinligi < 3 mm uchun 9.2.2 ga qarang.
Zarba sinovi EN 10045-1 talablariga javob berishi kerak.
Biroq, S235JRH sifatli quvurlarni alohida talablar bo'lmasa, alohida tekshirish kerak emas.
| Chelik nomi | Minimal ta'sir energiyasi KVe, J |
| sinov haroratida | |
| 20 daraja | |
| S235JRH | 27 |
e Qisqartirilgan qism sinov qismlarining zarba xususiyatlari uchun 6.7.2 ga qarang.
EN 10219 S235JRH keyingi issiqlik bilan ishlov berilmasdan sovuq shaklda etkazib berilishi kerak, ammo payvand choklari xuddi payvandlangan yoki issiqlik bilan ishlov berilgan holatda bo'lishi mumkin.
Sovuq shakllanish - bu xona haroratida yakuniy shaklni shakllantirish jarayoni.
Tashqi diametri 508 mm dan ortiq bo'lgan SAW ichi bo'sh qismlar uchun mexanik xususiyatlarga ta'sir qilmaydigan, dumaloq bardoshlik talablariga javob beradigan issiq shakllantirish jarayoni talab qilinishi mumkin.
