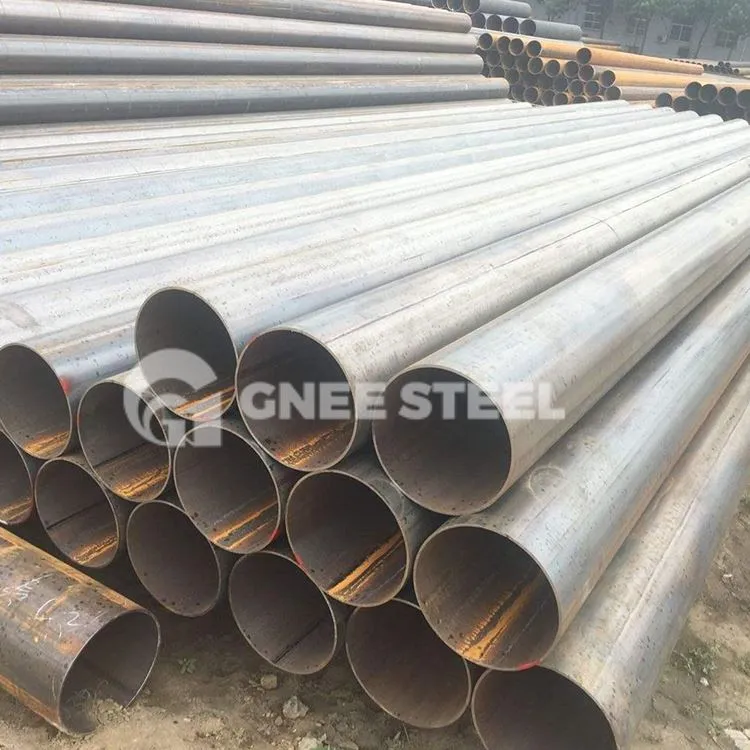

ERW po'lat quvur JIS G3444

Ushbu Yaponiya sanoat standarti qurilish, qurilish, po'lat minoralar, iskala, qoziqlar, qavslar va boshqa qurilmalarda foydalanish uchun uglerodli po'lat quvurlarni belgilaydi.

So'rov yuborish

Hozir chat

Mahsulotni tanishtirish

Poydevor po'lat qoziqlari uchun ushbu standart faqat tashqi diametri 318,5 mm dan kam bo'lgan payvandlangan po'lat quvurlarga nisbatan qo'llaniladi; ko'chkiga qarshi po'lat qoziqlar uchun ushbu standart faqat tashqi diametri 318,5 mm dan kam bo'lgan choksiz po'lat quvurlar va payvandlangan po'lat quvurlarga nisbatan qo'llaniladi. Ushbu standartning qo'llaniladigan o'lchamlari diapazoni odatda tashqi diametrda 21,7 dan 1016,0 mm gacha.

Tovar	JIS G 3444 ERW Strukturaviy po'lat quvur
Tashqi diametri	ERW % 2f HFW	LSAW % 2f DSAW	SSAW % 2f HSAW	RhS	SHS
	1/8 - 20 dyuym (10.3 - 508 mm)	12 - 56 dyuym (323.8 - 1,420 mm)	8 - 126 dyuym (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
Devor qalinligi	0.4 - 16 mm	6.% 7b{1}} mm	6.0 - 26 mm	1.0 - 30 mm	% 7b{0}}.6 - 30 mm
Uzunlik	5.8 ~ 12.0 m yoki mijozlarning talablariga binoan
Standart	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120 va boshqalar.

Baho	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, A/B, X42, X52, X60, X70 va boshqalar.

Yuzaki	Asosiy sifat (yalang'och, moylangan, rangli bo'yoq, 3LPE yoki boshqa korroziyaga qarshi ishlov berish)
Tekshirish	Kimyoviy tarkibi va mexanik xususiyatlari tahlili bilan; O'lchovli va vizual tekshirish, shuningdek, buzilmaydigan tekshirish bilan.

Ilova	tuzilishi, elektr energiyasini uzatish minoralari loyihalari, qoziqlar, suv, neft va gaz quvurlari muhandisligi, mashinasozlik sanoati, kommunal loyihalar, yo'llar va uning yordamchi inshootlari va boshqalar.

Qadoqlash	Standart eksport, quyma / to'plamlarda / dengizga yaroqli qadoqlangan neylon mato sumkalarida; yoki mijozlar talabiga binoan.

Yetkazib berish vaqti	1. Olingan depozit yoki tasdiqlangan L/Cdan keyin 20-45 kun 2. Buyurtma miqdoriga bog'liq

To'lov shartlari	1. T / T: 30% T / T avans, B / L ning 70% balans nusxasi 2. L/C: ko'rishda 3. T / T va L / C: 30% T / T avans, 70% L / C


Port	Xitoyning asosiy porti

Jis G3444 ning kimyoviy tarkibi

Darajaning belgisi	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0.050maks.	0.050maks.
JIS G3444 STK 400	0.25 maks.	–	–	0.040maks.	0.040maks.
JIS G3444 STK 490	0.18maks.	0.55maks.	1,65 maks.	0.035maks.	0.035maks.
JIS G3444 STK 500	0.24maks.	0.35maks.	0.30 dan 1.30 gacha	0.040maks.	0.040maks.
JIS G3444 STK 540	0.23maks.	0.55maks.	1,50 maks.	0.040maks.	0.040maks.
Eslatmalar: 1. Agar kerak bo'lsa, ushbu jadvalda ko'rsatilganlardan boshqa qotishma elementlari qo'shilishi mumkin. 2. STK540 uchun devor qalinligi 12,5 mm dan ortiq bo'lgan quvurlarning kimyoviy tarkibi xaridor va ishlab chiqaruvchi o'rtasida kelishilishi mumkin.

Jis G3444 ning mexanik xususiyatlari

Darajaning belgisi	Mustahkamlik chegarasi N% 2fmm2	Hosildorlik nuqtasi yoki isbot kuchlanishi N% 2fmm2	Payvand choki N% 2fmm2	Yassilanishga qarshilik kuchi	Egiluvchanlik
	Mustahkamlik chegarasi N% 2fmm2	Hosildorlik nuqtasi yoki isbot kuchlanishi N% 2fmm2	Payvand choki N% 2fmm2	Yassi plitalar orasidagi masofa (H)	Bükme burchagi, a)	Radius ichida
	Qo'llaniladigan tashqi diametr
	Barcha tashqi diametrlar	Barcha tashqi diametrlar	Barcha tashqi diametrlar	Barcha tashqi diametrlar	50 mm yoki undan kam
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 daraja	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 daraja	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 daraja	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 daraja	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 daraja	6D
Izoh 1 Ushbu jadvalda D trubaning tashqi diametrini bildiradi. DIQQAT 2 1 N/mm 2=1 MPa Eslatma a) Bükme burchagi egilishning boshlang'ich nuqtasidan o'lchanishi kerak.
