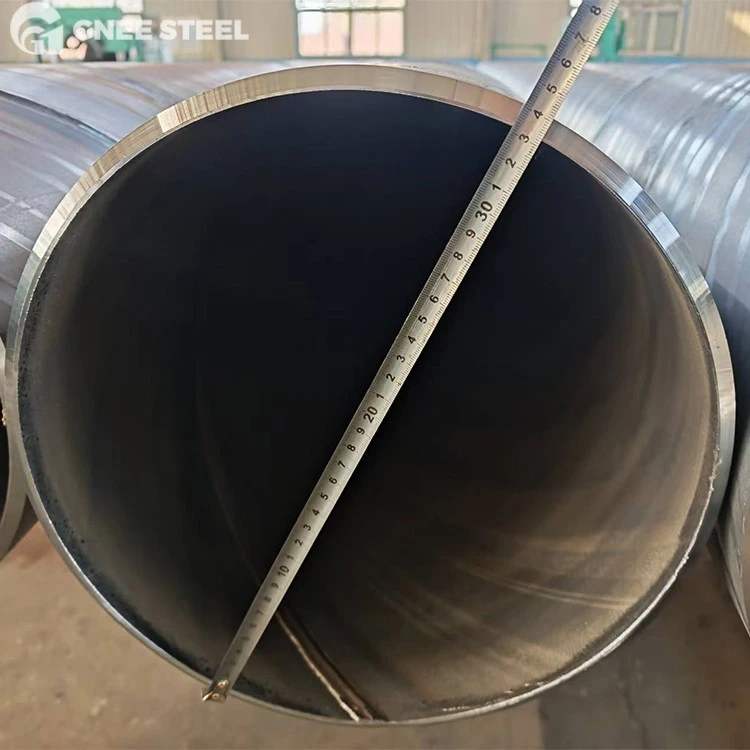

API 5L sinf X52 PSL2 spiral quvur
API 5L Grade X52 PSL2 Spiral quvur nima?
API 5L sinf X52 PSL2 spiral quvuryordamida ishlab chiqarilgan yuqori-po'lat quvurdirSpiral suv ostida payvandlash (SSAW)jarayon.
X52:ning minimal hosildorligini ifodalaydi52,200 psi (360 MPa).
PSL2 (Mahsulot spetsifikatsiyasi 2-darajali):PSL1 dan yuqori sifat standarti. U majburiy talablarni o'z ichiga oladisinish chidamliligi (zarba sinovi), qattiqroq kimyoviy kompozitsiyalar va to'liq kuzatuvchanlik.
Spiral:Quvur po'lat chiziqni spiralga o'rash va tikuvlarni payvandlash orqali hosil bo'ladi.
API 5L darajasi X52 PSL2 spetsifikatsiyalar jadvali
| Mulk | Spetsifikatsiya |
| Standart | API SPEC 5L (ISO 3183) |
| Mahsulot darajasi | PSL2 |
| Baho | X52 / L360 |
| Tashqi diametri (OD) | 219,1 mm - 3048 mm (8" - 120") |
| Devor qalinligi (WT) | 5,0 mm - 30 mm |
| Uzunlik | 6m - 12m, 18m, 22m (sobit yoki tasodifiy) |
| Tugaydi | Beveled (payvandlash uchun standart), tekis uchlari |
| Qoplama | 3PE, FBE, ichki epoksi, galvanizli |
X52 PSL2 uchun kimyoviy muvofiqligi (tarkibi).
Payvandlangan quvur uchun maksimal qiymatlar (PSL2).
| Element | Maks % (X52 PSL2) |
| Uglerod (C) | 0.22 |
| Marganets (Mn) | 1.40 |
| Fosfor (P) | 0.025 |
| Oltingugurt (S) | 0.015 |
| Uglerod ekvivalenti (CEiiw) | 0.43 |
X52 PSL2 quvurining mexanik xususiyatlari
| Mulk | Qiymat |
| Hosildorlik (Rt0.5) | 360 - 510 MPa (52,200 - 74,000 psi) |
| Mustahkamlik chegarasi (Rm) | 460 - 760 MPa (66,700 - 110,200 psi) |
| Chiqish nisbati | 0,93 dan kam yoki unga teng |
| cho'zilish (Af) | Kesima maydoni asosida-hisoblangan |
| Ta'sir energiyasi (CVN) | Odatda min 27J yoki 40J (bahoga qarab) |
X52 Spiral quvur uchun jadval jadvali
Spiral quvurlar ko'pincha standart jadvallarga amal qiladi, lekin tez-tez moslashtiriladi.
| OD (dyuym) | SCH 20 (mm) | SCH 30 (mm) | SCH 40 (mm) | SCH STD (mm) |
| 8" | 6.35 | 7.04 | 8.18 | 8.18 |
| 12" | 6.35 | 8.38 | 10.31 | 9.53 |
| 24" | 9.53 | 12.70 | 17.48 | 9.53 |
| 36" | 12.70 | 15.88 | 19.05 | 9.53 |
X52 darajali PSL2 quvur liniyasiToleranslar jadvali (API 5L PSL2)
| Xususiyat | Tolerantlik |
| Tashqi diametri (tana) | ±0.75% |
| Tashqi diametri (uchlari) | ±0,010 dyuym (0,5 mm) dan ±0,063 dyuym (1,6 mm) |
| Devor qalinligi | +15.0%, -12,5% (t < 15 mm uchun) |
| To'g'rilik | Umumiy uzunlikning 0,2% dan kam yoki unga teng |
| Dumaloqlikdan--tashqarida | Quvur uchlari: ODning maksimal 1% |
X52 PSL2 navli spiral quvurBosim darajasi (X52 uchun odatiy)
Ichki bosim darajasi Barlou formulasiga muvofiq devor qalinligi (WT) va diametriga (OD) bog'liq: P=(2×S×T)/D.
| OD (dyuym) | WT (dyuym/mm) | Dizayn bosimi (taxminan 72% rentabellikda) |
| 12.75" | 0,375 dyuym (9,53 mm) | 2160 psi (148 bar) |
| 24" | 0,500" (12,7 mm) | 1560 psi (107 bar) |
| 36" | 0,625 dyuym (15,8 mm) | 1210 psi (83 bar) |
X52 Chelik Nace quvuriOg'irlik jadvali (X52 Spiral quvur)
Formula: Og'irligi (kg/m)=(OD−WT)×WT×0,0246615
| OD (mm) | WT (mm) | Og'irligi (kg/m) |
| 406.4 (16") | 8.0 | 78.60 |
| 610 (24") | 10.0 | 147.97 |
| 813 (32") | 12.0 | 237.05 |
| 1016 (40") | 12.7 | 314.15 |
Taqqoslash: PSL1 va PSL2 spetsifikatsiya darajalari
| Xususiyat | PSL1 | PSL2 |
| Kimyoviy tarkibi | Ruxsat etilgan chegaralar | Qattiq chegaralar + Maks uglerod ekvivalenti (CE) |
| Ta'sir sinovi | Majburiy emas | Majburiy(Charpy V-teshik) |
| Kuzatish imkoniyati | Sinovlar o'tgunga qadar kuzatilishi mumkin | To'liq kuzatuvchanlik(noyob ID) |
| Payvandlash ishlarini ta'mirlash | Quvur korpusida ruxsat etilgan | Taqiqlanganquvur korpusida |
| Quvvat chegaralari | Faqat minimal | Minimal va maksimal chegaralar |
API 5L Grade X52 PSL2 spiral quvurining ilovalari
Quruqlikdagi quvurlar:Xom neft, tabiiy gaz va neft mahsulotlarini uzoq-masofalarga tashish.
Yuqori-bosimli suv transporti:Shahar suv quvurlari va sanoat sovutish tizimlari.
Offshor fondlari:Doklar va dengiz platformalari uchun konstruktiv qoziq sifatida ishlatiladi.
Kislotali/korroziy muhitlar:Maxsus H2S ga chidamli standartlarga (Nordon xizmati) ishlab chiqarilganda.
API X52 karbonli po'lat quvur liniyasiSinov talablari (PSL2 uchun majburiy)
Gidrostatik sinov:100% quvurlar yuqori bosim ostida qochqinning yo'qligi uchun sinovdan o'tkazildi.
CVN ta'sir testi:Majburiy Charpy V{0}}Sinish chidamliligini taʼminlash uchun 0 daraja yoki belgilangan haroratda notch testi.
UT (ultratovush sinovi):Payvand choki va quvur uchlarini 100% skanerlash.
Rentgen tekshiruvi:-Muhim sohalarda payvand chokining yaxlitligini tekshirish yoki toʻliq-uzunlik boʻyicha tekshirish uchun foydalaniladi.
Boshqariladigan egilish testi:Payvand chokining egiluvchanligi va mustahkamligini ta'minlaydi.
API 5L X52 PSL2 spiral payvandlangan po'lat quvur tashqi qoplama tizimlari
| Qoplama turi | Struktura / qatlamlar | Xususiyatlari va afzalliklari |
| 3PE (Uch-qatlamli polietilen) | 1. Epoksi (FBE) 2. yopishtiruvchi 3. Polietilen (PE) |
Sanoat standarti.Epoksining yopishishini PE ning kimyoviy / mexanik qarshiligi bilan birlashtiradi. Ko'milgan quvurlar uchun eng yaxshisi. |
| FBE (Fusion Bonded Epoksi) | Bir yoki ikki qatlamli epoksi kukuni | Ajoyib yopishqoqlik va katodli ajralishga qarshilik. Ikki-qatlamli FBE toshli tuproqlar uchun yuqori ishqalanishga chidamliligini ta'minlaydi. |
| 3PP (Uch{1}}qatlamli polipropilen) | 1. Epoksi (FBE) 2. yopishtiruvchi 3. Polipropilen (PP) |
3PE ga o'xshaydi, lekin ishlatiladiyuqori-haroratmuhitlar (110 daraja -140 darajagacha) va chuqur{2}}dengizdagi suv ilovalari. |
| Ko'mir smolali emal (CTE) | Ko'mir qatroni + shisha tolali o'ram | An'anaviy, qalin, tejamkor qoplama-. Atrof-muhit muammolari tufayli bugungi kunda kamroq foydalanilgan bo'lsa-da, mukammal suvga chidamlilik. |
| Sovuq qo'llaniladigan lenta | Polietilen/bitum lentasi | Dala qo'shma qoplamasi (payvandlangan joylar) yoki kichikroq-miqyosdagi ta'mirlash loyihalari uchun ishlatiladi. |
API 5L sinf X52 PSL2 yuqori rentabellikga ega quvurIchki qoplama tizimlari
| Qoplama turi | Maqsad | Asosiy afzalliklari |
| Suyuq epoksi (oqim layneri) | Ichki himoya | Ichki ishqalanishni (pürüzlülüğü) kamaytiradi, neft/gazning oqim tezligini oshiradi. Gazdagi namlikdan "chuqurlik" korroziyasini oldini oladi. |
| Tsement ohak qoplamasi | Suv transporti | Zangni tabiiy ravishda oldini oluvchi yuqori{0}}pH muhitini ta'minlaydi. X52 suv magistral liniyalari uchun eng keng tarqalgan. |
| Bitumli qoplama | Suv/kanalizatsiya | Ichimlik suvidan foydalanishga yaroqsiz{0}}truba ichida qalin, suv o'tkazmaydigan to'siqni ta'minlaydi. |
API 5L Gr X52 HIC quvur liniyasiYetkazib berish sharti
| PSL | Yetkazib berish sharti | Quvur darajasi |
|---|---|---|
| PSL1 | -aylangan, normallashgan, normallashtiruvchi shakllangan | A |
| -o‘ralgan, normallashtiruvchi prokat, termomexanik prokat, termo{1}}mexanik shakllangan, normallashtirilgan shakllangan, normallashtirilgan, normallashtirilgan va temperlangan yoki kelishilgan holda faqat Q&T SMLS | B | |
| -prokat, normallashtiruvchi prokat, termomexanik prokat, termo-mexanik shakllangan, normallashtiruvchi shakllangan, normallashtirilgan, normallashtirilgan va temperlangan | X42, X46, X52, X56, X60, X65, X70 | |
| PSL 2 | Aylanayotganda- | BR, X42R |
| Normallashtiruvchi prokat, normallashtiruvchi shakllangan, normallashtirilgan yoki normallashtirilgan va temperli | BN, X42N, X46N, X52N, X56N, X60N | |
| Söndürülmüş va qattiqlashtirilgan | BQ, X42Q, X46Q, X56Q, X60Q, X65Q, X70Q, X80Q, X90Q, X100Q | |
| Termomekanik haddelenmiş yoki termomexanik shakllangan | BM, X42M, X46M, X56M, X60M, X65M, X70M, X80M | |
| Termomexanik prokat | X90M, X100M, X120M | |
| PSL2 navlari uchun etarli (R, N, Q yoki M) po'lat naviga tegishli |
API 5L X52 PSL2 SSAW quvurlari zavodi
TSS
API X52 nimaga ekvivalent?
ISO 3183:BahoL360
Evropa standarti (EN 10208):BahoL360 MB(yoki NB)
Xitoy standarti (GB/T 9711):BahoL360
A106 va X52 quvurlari o'rtasidagi farq nima?
1. Asosiy foydalanish
ASTM A106:uchun mo'ljallanganyuqori-haroratva yuqori-bosim xizmati. U elektr stantsiyalarida, neftni qayta ishlash zavodlarida va sanoat qozonlarida qo'llaniladi.
API 5L X52:uchun mo'ljallanganuzoq{0}}masofali quvurlar. U neft, gaz va suvni quruqlik yoki dengiz orqali tashish uchun ishlatiladi.
2. Kuch (hosildorlik)
ASTM A106 B darajasi:Minimal hosildorlik kuchi35,000 psi(240 MPa).
API 5L X52:Minimal hosildorlik kuchi52,200 psi(360 MPa).
Natija:X52 sezilarli darajada kuchliroqstandart A106 trubasiga qaraganda.
3. Ishlab chiqarish turi
ASTM A106:Bo'lishi kerakUzluksizfaqat.
API 5L X52:Bo'lishi mumkinUzluksizyokiPayvandlangan(SSAW, LSAW yoki ERW kabi).
4. Kimyoviy fokus
ASTM A106:Yuqori haroratlarda issiqlikka chidamlilik va kimyoviy barqarorlikka e'tibor beradi.
API 5L X52:Qattiqlik, payvandlash qobiliyati va uzoq masofalarda yuqori ichki bosimga bardosh berish qobiliyatiga e'tibor qaratiladi.
FoydalanishA106agar quvuringiz yuqori-issiqlik sanoat korxonasida bo'lsa; foydalanishX52agar siz yoqilg'i yoki suvni uzoq masofaga olib o'tsangiz.
