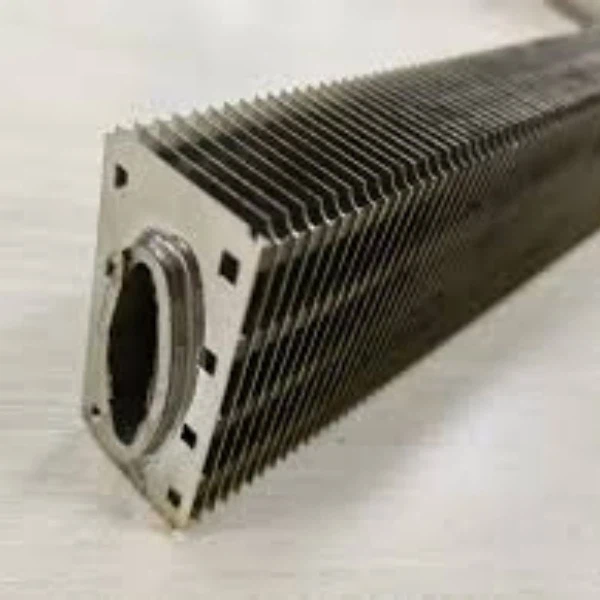

To'rtburchakli qanotli elliptik trubka| Oval qanotli quvur

Elliptik qanotli trubka dizayni havo oqimi qarshiligini minimallashtirish uchun samarali havo plyonkasi shakliga ega elliptik shaklli trubadan foydalanadi, shu bilan birga bu to'rtburchaklar qanotlar dumaloq quvur turlariga nisbatan issiqlik uzatish ko'rsatkichlarini yaxshilashi mumkin.

Oval qanotli trubka tashqi to'rtburchaklar qanotlari bo'lgan oval shaklidagi tayanch trubkasi bo'lgan issiqlik almashtirgichning o'ziga xos turidir. Ushbu dizaynning variantlari orasida oval to'rtburchaklar qanotli quvurlar, oval-oval qanotli quvurlar, oval dumaloq qanotli quvurlar, spiral oval tekis naychalar va oval H shaklidagi qanotli quvurlar mavjud. Ushbu oval qanotli quvurlar an'anaviy yumaloq qanotli quvurlarga nisbatan yuqori samaradorligi tufayli tobora ko'proq ma'qullanib bormoqda, bu ularni etilen ishlab chiqarish va neftni qayta ishlash kabi sohalarda keng tarqalgan.

Ushbu qanotlarning korroziyaga chidamliligi issiq galvanizlanganidan keyin juda yuqori bo'ladi. Ushbu fin quvurlari boshqa turdagi fin quvurlari bilan solishtirganda juda ixcham va ularning issiqlik uzatish samaradorligi sezilarli. Shuning uchun u issiq daldırma galvanizli elliptik / oval fin quvurlari deb ham ataladi.

1. Choksiz yoki payvandlangan oval po'lat quvur ishlab chiqarish;

2. To'rtburchaklar qanotlarni po'lat rulonlarda qolip orqali teshdi;

3. Qopqoqlarni elliptik naychalarga avtomatik ravishda to'ldirish;

4. Issiq daldırma qanotli quvurlarni galvanizladi. Qanotli trubka eritilgan sink idishlariga botiriladi. Fin va yadro trubkasi orasidagi bo'shliq butunlay sink bilan to'ldiriladi.

1. Dumaloq qanotli trubka bilan solishtirganda, elliptik qanotli quvur ixcham tartibga erishish osonroq, bu butun issiqlik almashtirgichning umumiy hajmini kamaytiradi, shuning uchun zamin maydonini kamaytiradi. Issiqlik almashtirgichning umumiy o'lchamini va oyoq izini kamaytiradi.

2. Elliptik qanotli quvurlarning shakl xususiyatlari tufayli havo tomoni qarshiligi kichik, suyuqliklar orasidagi issiqlik uzatish koeffitsienti ortadi; Quvurdagi issiqlik qarshiligi nisbatan kichik bo'lib, bu quvur ichidagi suyuqlikning issiqlik o'tkazuvchanligini oshiradi. Suyuqliklar orasidagi issiqlik uzatish koeffitsientini yaxshilaydi, samaradorlikni oshiradi.

3. Elliptik qanotli quvurlarning issiqlik uzatish maydoni bir xil kesma maydoniga ega bo'lgan aylana trubkalarga qaraganda kattaroqdir, chunki elliptik quvurlarning issiqlik uzatish perimetri bir xil kesma maydoni ostida uzunroqdir. Dumaloq quvurlarga qaraganda kattaroq issiqlik uzatish perimetrini taklif qiladi, bu ish faoliyatini oshiradi.

4. To'rtburchaklar po'latdan yasalgan qanotlar yuqori quvvatga ega bo'lgan eng ko'p ishlatiladigan elliptik qanotli quvurlardir. Asosiy trubka qishda muzlatilmasligi kerak va uzoq xizmat qilish muddatiga ega. To'rtburchaklar po'latdan yasalgan qanotlar chidamlilik va uzoq umr ko'rishni ta'minlaydi, sovuq havoda muzlash va yorilish kabi muammolarni oldini oladi.

5. Elliptik qanotli quvurlarni ixchamroq joylashtirish mumkin bo'lganligi sababli, oldingi qator quvurlari orqa qatorli quvurlarga ko'proq ta'sir qiladi. Quvurlarning tashqi oqim qarshiligini orqa qatordagi quvurlarning fin oralig'ini oshirish yo'li bilan kamaytirish mumkin, ammo trubka qatorlari soni juda katta bo'lmasligi kerak. Yilni konfiguratsiya tashqi oqim qarshiligini pasaytiradi, havo aylanishini samarali optimallashtiradi.

6. Elliptik finli quvurlar maksimal ish harorati 400 darajaga etadi.

Sizga tezkor taklifni yuborish uchun biz sizga batafsil so'rovni qabul qilishdan mamnun bo'lamiz, jumladan:

• Asosiy quvur materiali

• Asosiy trubaning o'lchami (OD x WT x Uzunlik)

• Fin materiali

• Fin turi

• Fin diametri yoki balandligi

• Qalinligi

• Bir dyuym, metr yoki fin qadami uchun qanotlar

• Oddiy, to'siqsiz uchlari uzunligi

• Qavatli quvur miqdori

(Qo'shimcha ishlab chiqarish, masalan, quvurlarni quvur plastinkasiga yoki yig'ishga egish yoki payvandlash)
