Mahsulotlar tavsifi

Yuqori oqim trubkasi nima?

Yuqori oqim quvurlari yuqori issiqlik uzatish tezligi va yuqori suyuqlik tezligini boshqarish uchun mo'ljallangan issiqlik almashtirgich trubasining bir turi. Ushbu quvurlar odatda energiya ishlab chiqarish, neft-kimyoni qayta ishlash va chiqindi issiqlikni qayta tiklash tizimlari kabi katta miqdordagi issiqlikni uzatish zarurati bo'lgan ilovalarda qo'llaniladi.

Yuqori oqim quvurlari yuqori issiqlik uzatish koeffitsientlari bilan ajralib turadi, bu issiqlik almashtirgich trubkasi orqali o'tadigan suyuqliklar orasidagi issiqlikni qanchalik yaxshi o'tkazishi mumkinligini ko'rsatadi. Ushbu quvurlar maxsus geometriya bilan ishlab chiqilgan bo'lib, bu turbulentlikni oshirish va suyuqliklarni aralashtirish imkonini beradi, bu esa issiqlik uzatish tezligini oshiradi.

Yuqori oqimli quvurlardan foydalanishning asosiy afzalliklaridan biri ularning yuqori suyuqlik tezligini boshqarish qobiliyatidir. Bu issiqlik almashinuvi tizimlarida issiqlik uzatish tezligini oshirish va samaradorlikni oshirish imkonini beradi. Bundan tashqari, yuqori oqimli quvurlar ko'pincha ifloslanish va korroziyaga nisbatan ko'proq chidamli bo'lish uchun mo'ljallangan, bu esa texnik xizmat ko'rsatish talablarini kamaytirishi va issiqlik almashtirgichning ishlash muddatini oshirishi mumkin.

Har xil turdagi yuqori oqimli quvurlar mavjud bo'lib, ularning har biri o'ziga xos dizayni va qo'llanilishiga ega. Ba'zi keng tarqalgan turlarga quyidagilar kiradi:

1. Spiralli yuqori oqimli quvurlar: bu quvurlar o'zlarining spiral qanotlari bilan ajralib turadi, ular trubaning sirt maydonini oshiradi va issiqlik uzatish samaradorligini oshiradi.

2. Kengaytirilgan sirt maydoni quvurlari: Bu quvurlar o'zlarining maxsus geometriyasi tufayli kengaytirilgan sirt maydoniga ega, bu suyuqlikning turbulentligini oshirish va aralashtirish imkonini beradi.

3. Ichki kengaytirilgan quvurlar: Bu quvurlar odatda turbulatorlar yoki suyuqlik aralashtirish va issiqlik uzatishni yaxshilaydigan boshqa ichki geometriyalardan foydalanish orqali kengaytirilgan ichki sirt maydoniga ega.

Umuman olganda, yuqori oqim quvurlari turli xil sanoat va tijorat ilovalarida katta miqdordagi issiqlikni uzatish uchun ko'p qirrali va samarali echimdir. Ularning yuqori suyuqlik tezligini boshqarish, ifloslanish va korroziyaga qarshi turish va yuqori issiqlik uzatish koeffitsientlarini ta'minlash qobiliyati ularni ko'plab issiqlik almashinuvi tizimlari uchun ishonchli va tejamkor tanlovga aylantiradi.

Sinterlangan yuqori oqimli quvurkukunli metallurgiya usuli bilan sinterlangan oddiy issiqlik almashinuvi trubkasi yuzasida o'ziga xos tuzilishga ega yuqori samarali issiqlik almashinuvi trubkasi. Yuzaki gözenekli qatlamning konkav teshigi bir-biri bilan bog'lanadi va qaynab turgan issiqlik o'tkazuvchanligini aniq oshirishi mumkin va issiqlik uzatish ta'sirini 20 baravardan ko'proq oshirish mumkin. Bu hozirgacha eng yuqori quvur tipidagi issiqlik uzatish elementining issiqlik uzatish koeffitsienti uchun, ayniqsa alkanlar, alkenlar, spirtlar, masalan, Freon muhiti uchun qo'llaniladi.

Yalang'och trubka bilan solishtirganda, sinterlangan sirtli gözenekli trubka quyidagi afzalliklarga ega:

(1) qaynoq issiqlikni sezilarli darajada oshirishi, issiqlik uzatish maydonini taxminan yarmiga qisqartirishi va yirik etilen va yirik aromatiklar kabi kimyo va neft-kimyo zavodlarida keng qo'llash istiqbollariga ega bo'lishi mumkin.

(2) qaynatishni saqlashda juda kichik farqda, past ta'mli energiyani qayta tiklash va past haroratli qaynoq issiqlik uzatish katta ahamiyatga ega, isitish bug'ining haroratini pasaytirish uchun ishlatilishi mumkin.

(3) kritik issiqlik yuki oddiy quvurga qaraganda 50% dan ortiq.

(4) yaxshi o'lchovni inhibe qilish ko'rsatkichiga ega.

Bir tomondan, yuqori oqim trubkasi bug 'talabini kamaytirishi mumkin. Boshqa tomondan, bu issiqlik uzatish qobiliyatini yaxshilashi mumkin. Katta issiqlik uzatish tizimida, kichik harorat farqlari zarurati tufayli, zarur bo'lgan qayta qozonlarning soni juda katta. Yuqori oqimli trubadan foydalanish reboilerlar miqdorini 3/4 ga kamaytirishi mumkin va harorat farqi DT atigi 5 darajaga etadi. An'anaviy yalang'och trubkani almashtirish uchun yuqori oqim trubkasidan foydalanib, biz issiqlik uzatish muammolarini bartaraf etishimiz, katta issiqlik uzatish yukiga bo'lgan ehtiyojni qondirishimiz va ishlab chiqarishni sezilarli darajada oshirishimiz mumkin. Shu bilan birga, mashina samaradorligini saqlab, pastroq bug 'bosimi yordamida xarajatlarni kamaytirishi mumkin.

Qattiqlashtirilgan mahsulotlar quyidagilardan iborat:

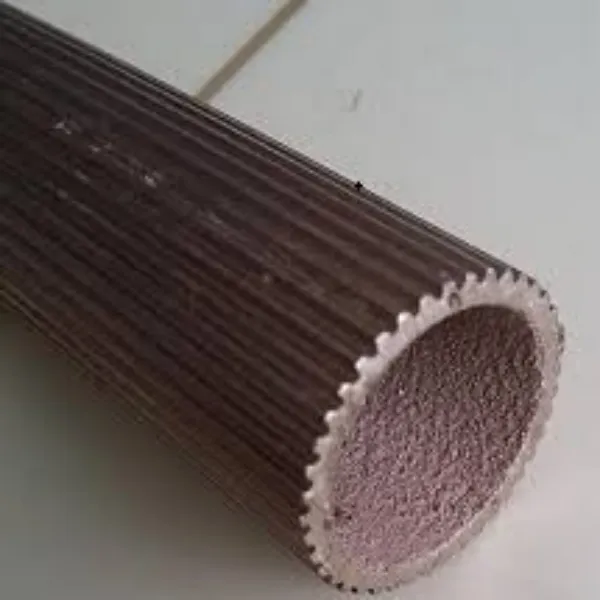

Tashqi yuza uchun sinterlangan gözenekli qoplama/ichki yuza uchun past qanotlar, tashqi yuza uchun kanel/ ichki yuza uchun sinterlangan gözenekli qoplama, tashqi yuza uchun arra tishli yuzasi/ ichki yuza uchun sinterlangan gözenekli qoplama, tashqi yuza uchun qanotlar/ ichki yuza uchun sinterlangan gözenekli qoplama.

1.1 Yuqori oqimli trubaning materiali va o'lchami

Materiallar: uglerod po'lati, alyuminiy va boshqalar.

Hajmi: tashqi diametri 15-40mm, uzunligi 500-12000 mm

Oddiy holatda, yuqori oqimli trubaning o'rta qismi mustahkamlanadi. Samolyot uchlari silliq, shuning uchun uni kiyish va kengaytirish oson. Yuqori oqim trubkasi OEMni mijozlar ehtiyojiga ko'ra amalga oshirishi mumkin. Mahsulotlar yog'och qutilar bilan o'ralgan.

1.2 Yuqori oqimli issiqlik almashinuvchilarining qo'llaniladigan muhiti

Etilen glikol, dietilen glikol, etilen triklorid, etan, propilen, etil spirti.

1.3 Yuqori oqimli issiqlik almashtirgichlarning qo'llanilishi

Yuqori oqimli issiqlik almashtirgich karbüratör, evaporatator, kondensator va reboiler kabi fazalarni o'zgartirish uskunalarida ishlatilishi mumkin. Aniq bo'lishi kerakki, etilen karbüratörü, yuqori kondensator va etilen ajratish moslamasining qayta qozoni, etilen glikol bug'lanishning kombinatsiyalangan zavodi. va aromatik, havo ajratish blokining asosiy kondensator-evaporatatori. Shuningdek, tabiiy gazni suyultirish, kriogen sovutish, havoni ajratish va dengiz suvini tuzsizlantirish va boshqalar.

1) Neftni qayta ishlash va neft-kimyo inshootlari

Yuqori kondensator va etilen ajratish moslamasining qayta qozoni, etilen karbüratörü, katalitik atala yog 'evaporatatori, etanol evaporatatori va etilen glikol evaporatatori va boshqalar. U issiqlik uzatish maydonini 80% dan ko'proq kamaytirishi mumkin, shuningdek, muzlatgich ot kuchini ham kamaytirishi mumkin. Uzoq muddatli operatsiya jarayonida qaynab turgan issiqlik o'tkazuvchanligi yuqori bo'lgan gözenekli sirt juda barqaror bo'lib, kokslanish yoki miqyoslash hodisasi sodir bo'lmagan. Shu bilan birga, u issiqlik muhitining haroratini pasaytiradigan darajada issiqlik muhiti iste'molini sezilarli darajada kamaytirishi mumkin.

2) Tabiiy gazni tozalash va ajratish qurilmalari

Misol uchun, kriogen havo ajratish zavodining reboiler kondensatorlarida. Bir tomondan, bug'lanishning boshlang'ich narxini kamaytirishi mumkin - kondensatsiyalanuvchi (sovutish) issiqlik almashtirgich (issiqlik o'tkazuvchanlik yuzasini qisqartirish); Boshqa tomondan, ish haroratining kichik farqi tufayli u quvvat sarfini kamaytirishi mumkin.

3) Dengiz suvini tuzsizlantirish va chiqindi issiqlikdan foydalanish

1.4 Yuqori oqimli issiqlik almashinuvchi iqtisodiyotini tahlil qilish

Megaton etilen uskunalari to'plamini qurish uchun umumiy investitsiyalar odatda 20 milliard RMB dan oshadi, tarix ma'lumotlariga ko'ra, issiqlik almashinuvchilari umumiy investitsiyalarning qariyb 30% ni tashkil qiladi, har bir yirik etilen loyihasida issiqlik almashtirgichlarning narxi 2000 ga etadi. 7 milliard RMB. Ammo Xitoyning energiyadan foydalanish samaradorligi atigi 34% ni tashkil etganligi sababli, bu 20 yil oldingi rivojlangan mamlakatlarnikiga teng, hozirgidan o'n foizga past. Kichikroq harorat farqi va kamroq issiqlik uzatish yuzasida yuqori samarali issiqlik almashtirgichni ishlab chiqish sanoat energiyani tejashni rivojlantirish bilan bevosita bog'liq bo'lgan birinchi qadam bo'lishi mumkin. Yuqori oqimli quvur va yuqori samarali issiqlik almashtirgichlardan foydalanish energiyadan foydalanish samaradorligini oshirishning eng samarali va eng tejamli vositasidir.

Hozirgi vaqtda Xitoyda yuqori oqim trubasiga talab tez sur'atlar bilan o'sib bormoqda, etilen sanoatida va boshqa sohalarda, Yuqori oqim trubkasi va yuqori samarali issiqlik almashinuvchilari keng qo'llash istiqbollariga ega, shuning uchun u katta potentsial bozor talabiga ega. Qo'shma Shtatlar, Yaponiya va Germaniyada juda ko'p yuqori samarali issiqlik uzatish quvurlari mavjud, ammo texnologiya hali ham Xitoy uchun sir bo'lib qolmoqda, shuning uchun mahalliy etilen sanoati import qilinadigan Yuqori oqim quvurlaridan foydalanishga majbur bo'ldi.

Kompaniyamiz tomonidan ishlab chiqilgan yuqori oqimli quvurlar issiqlik uzatish yuzasini va an'anaviy issiqlik almashtirgichlarning hajmini (taxminan 80%) kamaytirishi mumkin, shuningdek, yirik loyihalarda issiqlik almashtirgichlar miqdorini kamaytirishi va quvurlarni, poydevor qurilishini va samolyotning qo'nish narxini kamaytirishi mumkin. Mavjud zavoddagi issiqlik almashtirgichlarning quvur to'plamini almashtirish orqali asl bosh, qobiq, quvurlar va boshqalarni qayta ishlatish mumkin.
